SW仿形部分的画法求教

擦肩而_IL2jJ · 发表于 2019-4-23 14:53:27

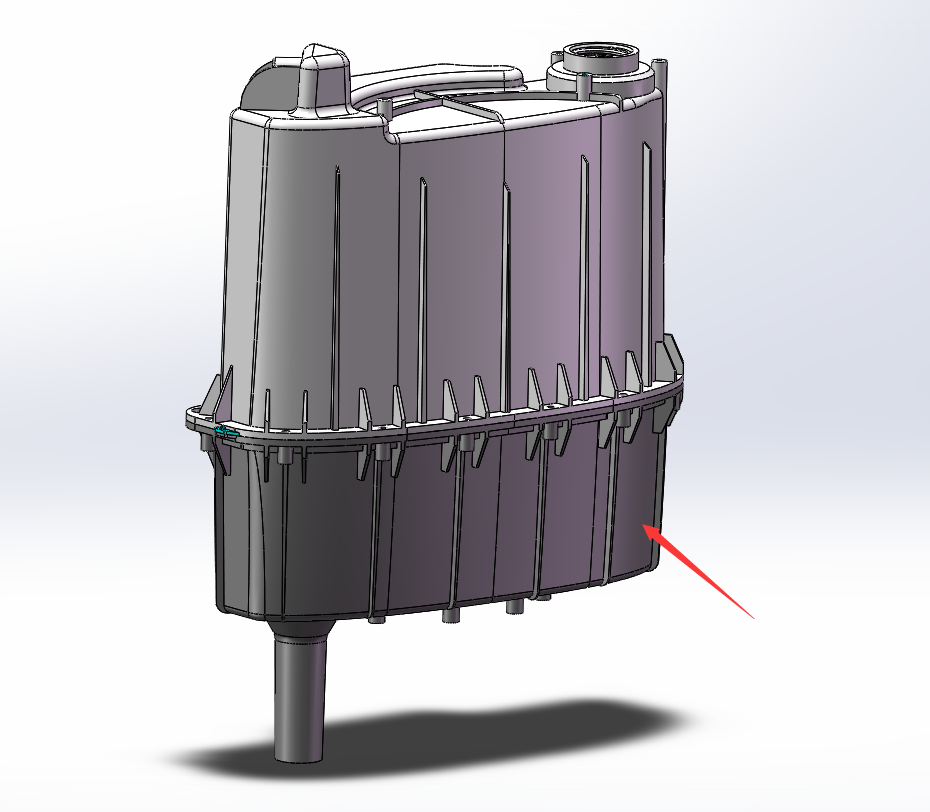

如图片里看到的，箭头指示部分我想放入一个安装座上面，这个安装座上的仿形部分在SW2016里应该怎么画才能和产品的外部尺寸贴合，使产品放进去刚刚好，求大神给点建议！！！

xue428032 · 发表于 2019-4-23 15:00:47

布尔或者曲面剪切

擦肩而_IL2jJ · 发表于 2019-4-23 15:03:33

xue428032 发表于 2019-4-23 15:00
布尔或者曲面剪切

能不能详细点说说？

擦肩而_IL2jJ · 发表于 2019-4-23 15:44:28

xue428032 发表于 2019-4-23 15:00
布尔或者曲面剪切

卧槽，我画出来了，百度上搜了一下，用组合特征就行

纯天然 · 发表于 2019-4-23 16:02:40

擦肩而_IL2jJ 发表于 2019-4-23 15:44
卧槽，我画出来了，百度上搜了一下，用组合特征就行

求大神，详细介绍，感谢！

Argot · 发表于 2019-4-23 16:10:04

就是一个简单的布尔运算，但是刚刚好不太合适吧，建议你还是用UG做。

未来第一站 · 发表于 2019-4-23 16:27:12

擦肩而_IL2jJ 发表于 2019-4-23 15:44
卧槽，我画出来了，百度上搜了一下，用组合特征就行

布尔运算，就是SW的组合命令。

擦肩而_IL2jJ · 发表于 2019-4-23 16:43:08

未来第一站发表于 2019-4-23 16:27
布尔运算，就是SW的组合命令。

这样的仿形图不需要在原尺寸上放大点吗？如果就按照这样的仿形图去加工，产品放进去会不会很紧或者有放不进去的情况？

擦肩而_IL2jJ · 发表于 2019-4-23 16:44:17

纯天然发表于 2019-4-23 16:02
求大神，详细介绍，感谢！

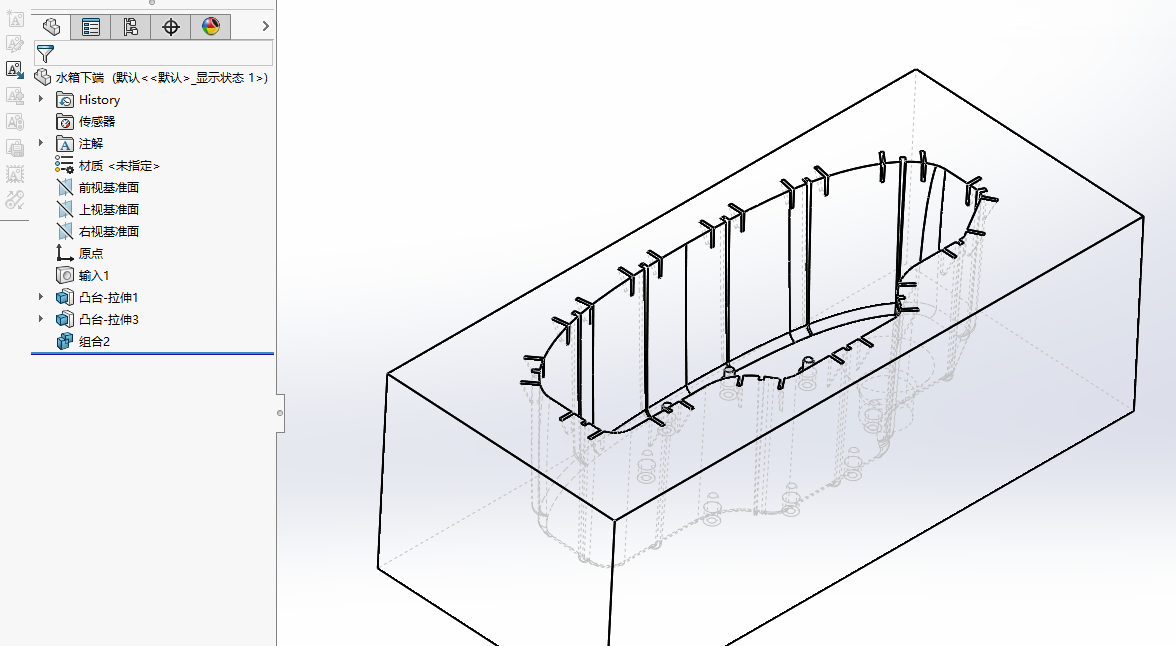

http://blog.sina.com.cn/s/blog_1530a16ff01031lh0.html 我就是看这个画的

无聊的疼迅 · 发表于 2019-4-23 19:44:06

组合命令。也可以用压凹。用压凹命令可以保留剪切体，同时还能设置的间隙
