PCB设计软件之Protel 99 SE过孔盖油怎样设置？

dengguoqiang

Protel 99 SE过孔盖油怎样设置
) _% T6 v! ^7 `" n+ J

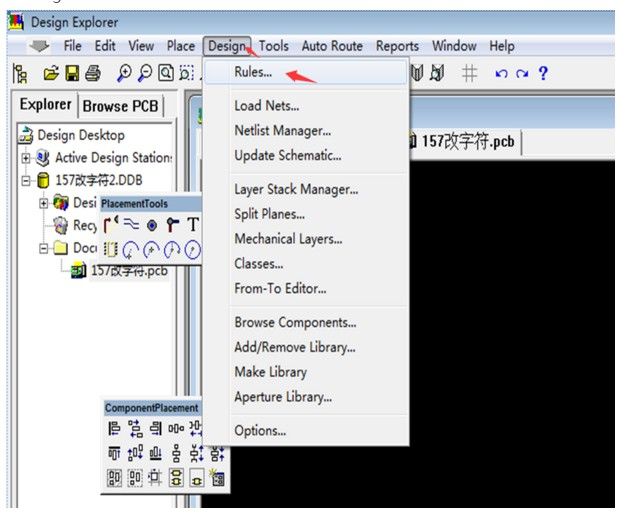

+ E' p  i7 O$ R% t9 j) M1.Design---Rules
# H1 H) e1 B( |. z+ t
2.Manufacturing---Solld mask expansion
5 S; a# J5 E- |3 Z

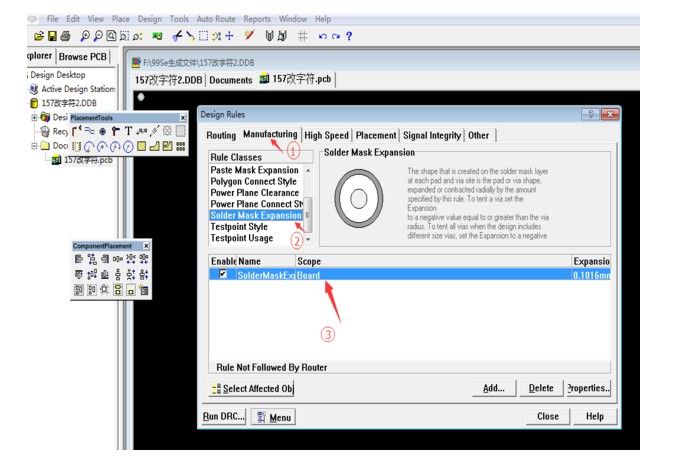

3.双击上图点亮Solder Mask Expansion ③ 区域
' M; T" W( o$ ^' `3 G

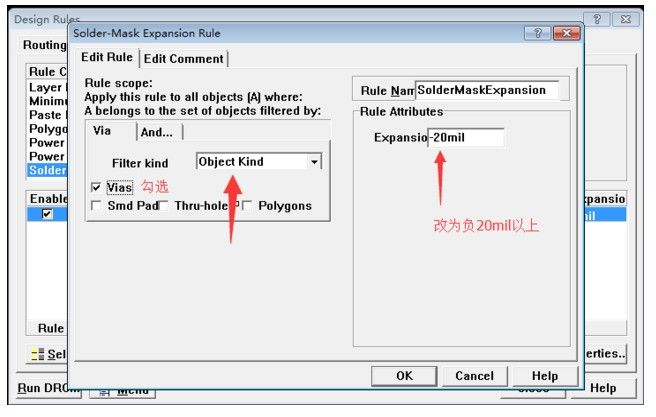

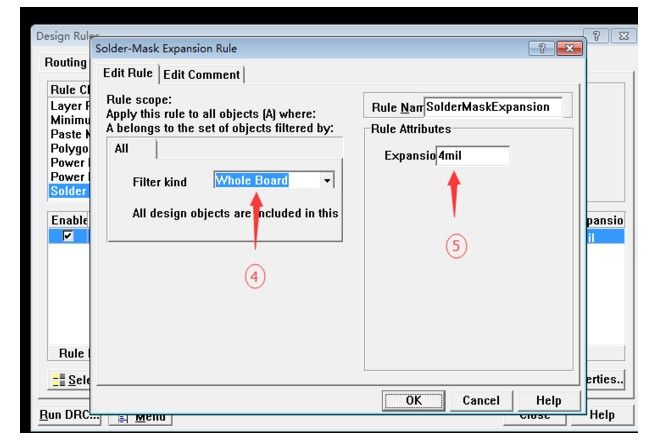

* L6 T' C6 d. }% {7 D9 g, [# O4.对应修改④和⑤
: r* @4 i3 i. l
名词简义
& o8 {" A: o! J0 y0 @2 d过孔盖油，即导通孔（via）的焊环上面用油墨覆盖。
  `2 ]7 `9 d+ p* x( z过孔开窗：即导通孔（via）的焊环裸露（如元件焊盘一样裸露出来）上锡，一般可用于调试测量信号，缺点是容易造成短路。
) P! ?* `+ J0 E6 h0 D3 u/ R
: {8 \/ B3 n# z  C9 n! J. @- N
! `3 ]8 g- }# [9 K过孔的处理方式
第一种，开窗，就是跟焊盘一样能很容易上锡 检验标准：上锡
5 q$ p$ ]" A) C8 o' i! Q第二种，盖油，检验标准：过锡炉及手工焊接过孔上不沾锡视合格。
8 `6 z3 g" ]* F9 E: ~8 j3 j  这是工艺决定的，为什么会出现过孔感觉没盖油的原因如下:因为阻焊油是液态的，过孔中间又是空的，在阻焊环上的
阻焊油经过烤的过程中很容易油进入过孔，从而导致过孔发黄的情况发生，这种情况受阻焊油的浓度，烤炉及用力度有关，
所以会出现有的上面能出现绿色，而有的出现发黄。

第三种，塞油, 检验标准，不透光 上面一定要有油 第二种工艺存在这种问题，而对于像bga的过孔，要求是比较苛刻的，
8 P* x1 U- m) T% r- J2 ]: M所以有了塞油这种工艺，是对第二种的一种重要补充，塞油的工艺做法是，先把过孔全孔塞上油，堵往过孔，这样阻焊环
4 j8 X: Z/ L) i! a/ x! w上的油，就不会流入过孔，而达到了不会出现过孔发黄的现象。目前嘉立创四，六层板接受塞油这种工艺。

" g! c3 y8 s, R如有不妥之处请指出回贴交流

: q: Z. u! g3 J) K4 ^  I

远祥

这是个神马软件？

dengguoqiang

远祥 发表于 2018-12-24 21:47
这是个神马软件？

9 y; ~+ e+ q2 L5 r6 X" ]PCB设计软件之Protel 99 SE
9 }( d9 s" K8 w2 d! y

dengguoqiang

此点设计很是重要，尤其是对于原文件设计出来后，生成gerber文件发板厂制板的，这个将决定做出来的板子是盖油，还是开窗的！
