用PIC单片机产生方波遇到这种波形

冯喆喆

$ z0 z8 j/ }/ d8 Z用PIC16F887单片机产生方波，当我把方波频率设为4KHz时波形是正常的，当我改变TIMER2的分频值，从4改为16 ，此时频率应该变为1KHz，此时频率是对了，可是波形却变得很奇怪。  求有经验的大神指导下

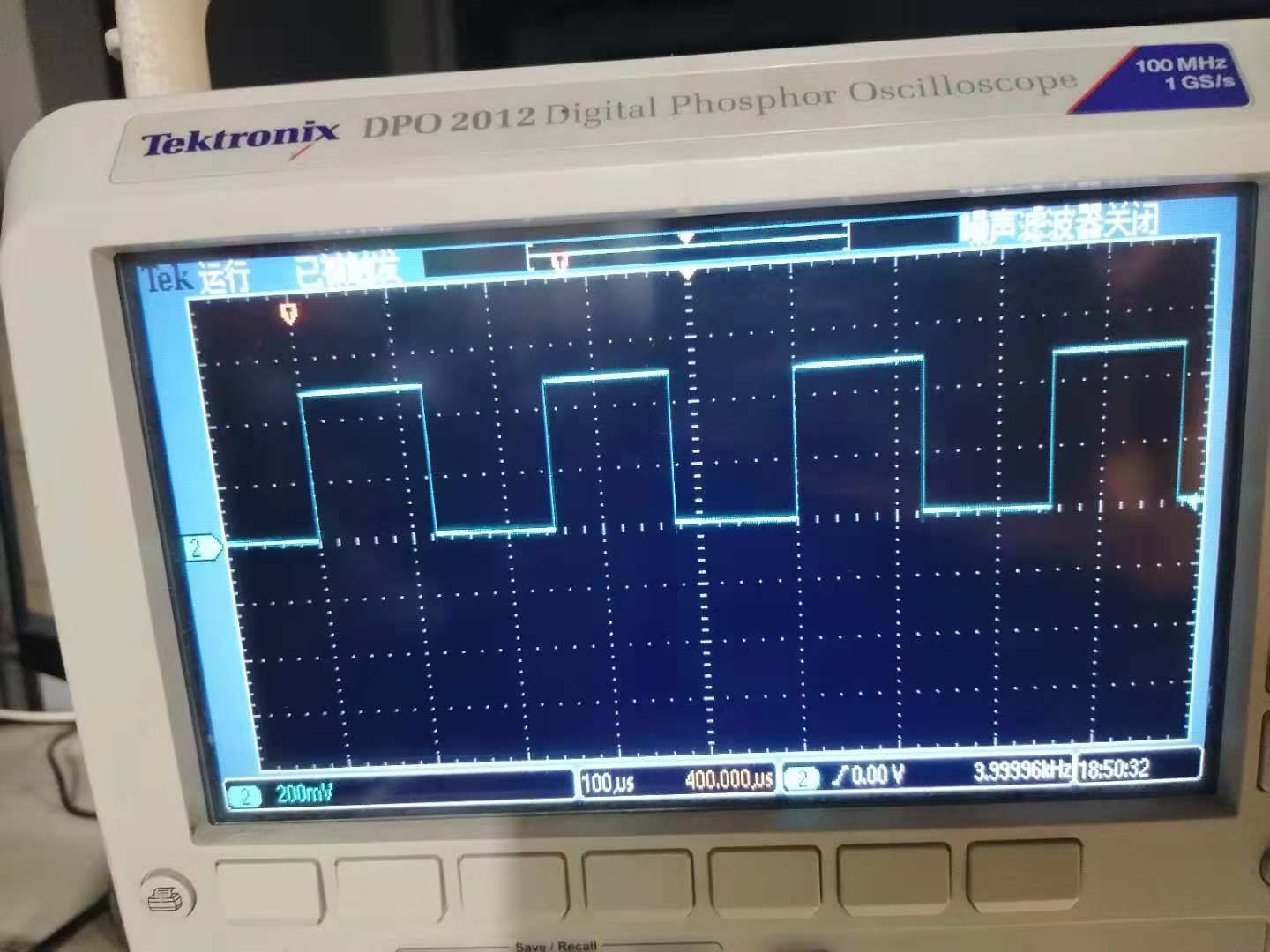

+ W, c8 b0 n* I% ^这是产生的4KHZ正常波形，占空比为50%


' w7 Q3 s  }% K! V9 I

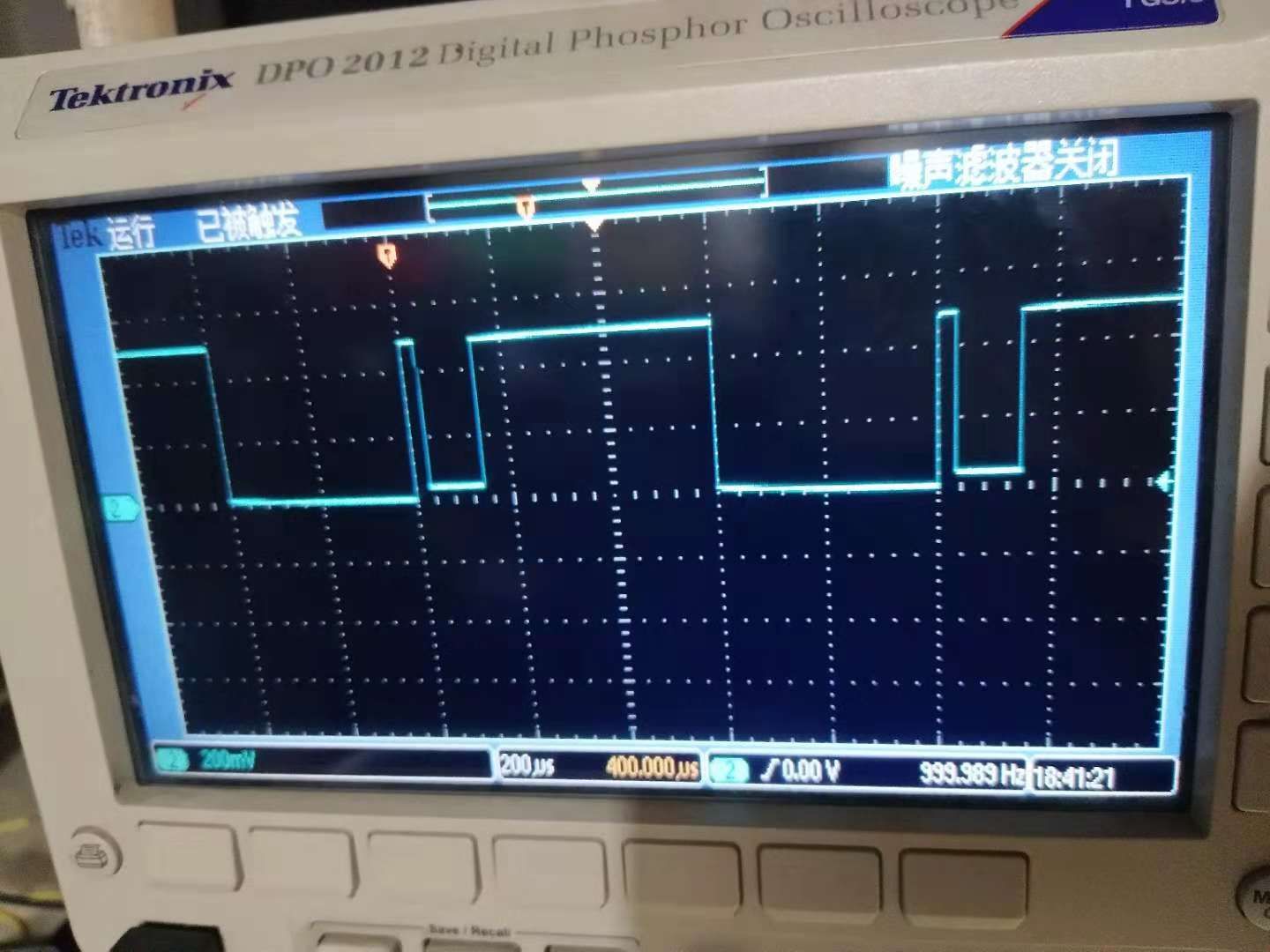

( u1 z  z, ^' |- W  Z6 C这是1KHZ有问题的波形,占空比为60%

7 `) W; Q$ X4 Z- S+ S  Q9 a: n

冯喆喆

主要的程序我也贴上来各位看一下

/********端口初始化函数********/
void init()
( G1 O  w, ?! b& T" X3 q" e{
        ANSELH=0x00;                     //设置B口为数字I/O口
        OPTION_REG=0x00;
. D' F3 T$ `  x        WPUB=0xFF;         //设置B口弱上拉
        INTCON=0x00;       //关总中断
; Z# r) `0 `' ]* G        PIE1=0;            //PIE1的中断禁止
0 a& j1 u1 p3 @        PIE2=0;            //PIE2的中断禁止
        TRISB0=1;
& B( ~0 T" ?3 O7 C; m7 H        TRISB1=1;          //将RB1设置为输入口，按按键
8 Z6 m2 W* J  q( z( i* }* o6 i        TRISB2=1;          //将RB2设置为输入口，按按键
+ z/ l8 e  b* W+ w0 q+ p: W        TRISB3=1;
        TRISB4=1;
        RC1=0;
        TRISC1=0;          //脉宽调制输出引脚，设置为输出
) u- i" p" B# c( t0 m' D- C}
/********PWM初始化函数********/
. y; \  W2 h9 \void PWM_Init()
$ ]" k- W0 e) X5 P4 I8 S4 }{
5 `2 C2 u/ W; ^- v        PR2=249;           //脉宽调制波形的周期为1000us
3 K* M( N  ]+ o! i  ^        CCP2CON=0x0C;      //CCP2模块工作在PWM模式，占空因数的低两位为00
        T2CON=0x02;        //禁止TMR2，且前后分频值为16，同时开始输出PWM
% \+ w9 k+ a7 Y; c. C5 p: ^' _        CCPR2L=0xB8;       //脉宽调制波形的占空比初始值
}
' L6 y, a+ Z# V4 ?4 P; V: L/********键盘扫描函数*******    */
4 A0 H; y  ], x- Tvoid keyscan()
{
        if(RB1==0)                  //如果是RB1键按下
        {
$ p8 B  m9 a1 v% b: \9 [                delay_ms(5);              //延时去抖
                if(RB1==0)              //确认是否有键按下
                {
# a2 M" S0 C$ s0 J                        while(!RB1);        //等待按键释放
                        CCP2CON=0x0C;
/ ]! K; b+ \$ C2 H8 n                        CCPR2L=0xB8;                   //80%占空比
9 l; M3 b5 [9 @0 P  ?2 z1 ^8 X' x                        TMR2ON=1;
, G  Y( F3 K1 x! a& \; |0 }3 e' I4 \: d1 U                }
) n. O, T; J0 L        }
        if(RB2==0)                  //如果是RB2键按下
        {
                delay_ms(5);              //延时去抖
1 l9 B+ P* y! T5 {                if(RB2==0)              //确认是否有键按下
9 L# W- ^3 e; F: ?6 J, d+ T                {
                        while(!RB2);        //等待按键释放
8 ^! Y0 B* Q1 V6 H7 ]8 k& x                        CCP2CON=0x0C;
2 i9 H5 Y5 Z1 _8 w) o5 }                        CCPR2L=0x96;                   //60%占空比
6 k% f' s0 f0 n+ z1 e' `% g                        TMR2ON=1;
/ H) ~+ E8 Y6 f: P2 @                }
4 B5 w  ^- U+ b$ }: Y        }
        if(RB0==0)                  //如果是RB0键按下
6 x/ K0 E/ Q! _/ I7 @3 e1 t        {
                delay_ms(5);              //延时去抖
% K$ ?& H4 x8 \& [                if(RB0==0)              //确认是否有键按下
                {
9 k) \0 {+ P1 d2 X# z' }/ `                        while(!RB0);        //等待按键释放
                        CCP2CON=0x00;                   //关PWM
6 X3 {2 ?, y. C* x7 y9 r3 h                        TMR2ON=0;                        //禁止TMR2
                        //delay_ms(5);
/ U* h* v$ P8 R8 D8 Q& r1 Y" ^6 Q! T                        RC1=0;
                }
. L% c6 I0 _3 V# A! l        }
}
/********主函数********/
* h5 P7 ]: `+ M2 ?8 b0 Zvoid main()
{
        init();                     //系统初始化
        PWM_Init();                 //脉冲宽度初始化
& v* a2 T: V- T  `        while(1)
% Q, C4 k8 V- Z+ {+ t: W) N4 S        {
* M3 X( ^% {1 V& x; K, _' Q5 Z5 g; \8 i                keyscan();              //调用按键扫描处理脉宽因数
        }
3 @0 K$ M& [/ ?6 u; R% i- U}

远祥

单片机常用问题吗？

冯喆喆

远祥 发表于 2018-11-6 07:38
6 J( ~1 r: Z* }; e单片机常用问题吗？

这个是用PIC单片机产生PWM波，应该比较常见吧
