同步带齿形阵列怎么弄？

蓝色格 · 发表于 2018-8-16 13:32:56

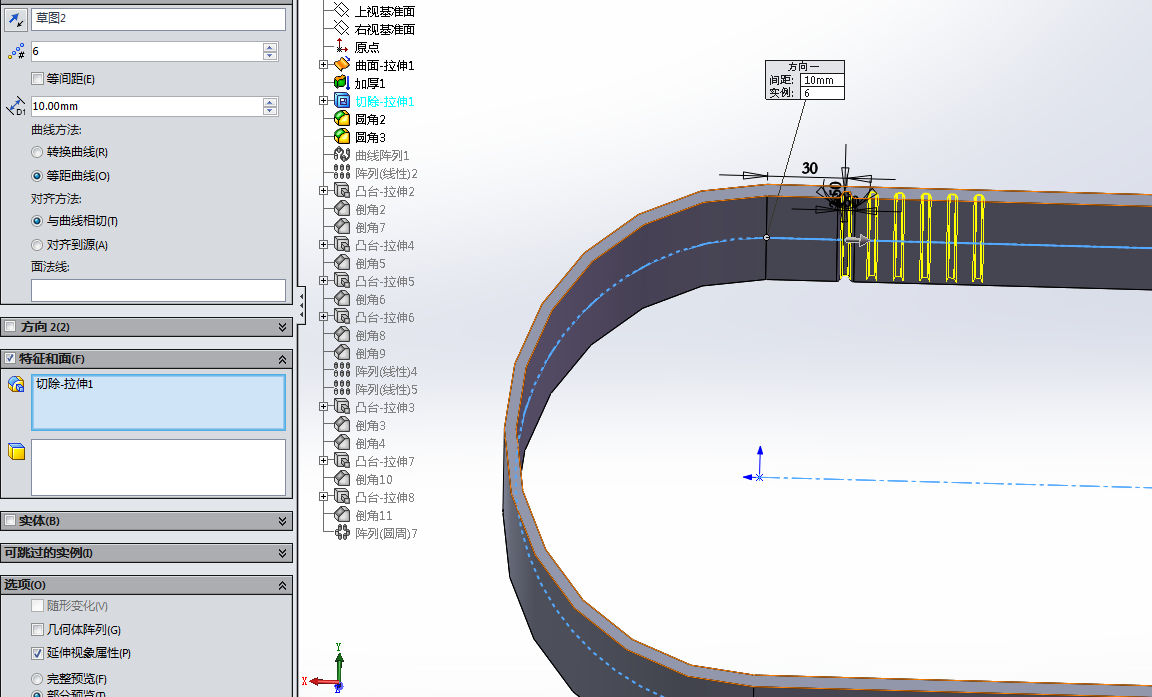

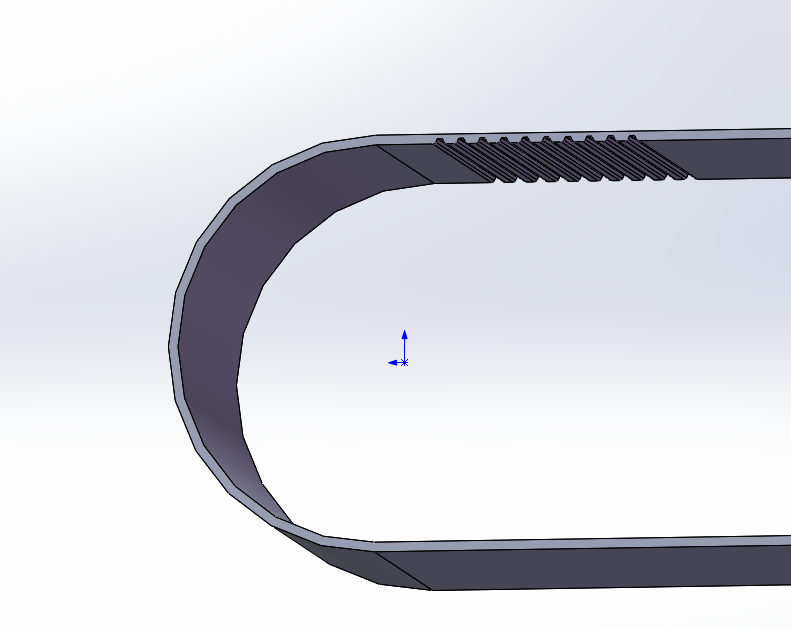

想在同步带上把齿形全部画出来，sw有个曲线阵列功能。我用的时候是先点击曲线阵列，选择画好的草图里的线，选择特征面。但是总是出现错误。有谁弄过，帮看看。（如图）


Slainet · 发表于 2018-8-16 13:56:34

你没事画它干啥。。。这不属于标准产品么，给型号长度齿数啥的就行了

工业王子 · 发表于 2018-8-16 13:56:44

为啥要选用等距曲线

蓝色格 · 发表于 2018-8-16 14:07:35

Slainet 发表于 2018-8-16 13:56
你没事画它干啥。。。这不属于标准产品么，给型号长度齿数啥的就行了

有用的，一下子说不清楚。

蓝色格 · 发表于 2018-8-16 14:08:17

工业王子发表于 2018-8-16 13:56
为啥要选用等距曲线

那怎么用？

湖湘散人 · 发表于 2018-8-16 14:20:33

本帖最后由湖湘散人于 2018-8-16 14:22 编辑

可类似链条做法．先建一节齿形，齿上节线上草绘两点，再建装配体，装配体中绘制出节线草图，然后装入齿，选高级配合中路径配合，将齿约束到路径上．然后再采用链条驱动阵列．接下来加上基带．整体做好后将所有零件合并成一个零件．

机械行业菜鸟 · 发表于 2018-8-16 14:30:23

你单独做一个草图画阵列用的曲线，退出草图，用“曲线驱动的阵列”，选中之前你切除好的特征。其中，“曲线方法”选“等距曲线”，“对其方法”选与曲线相切，就可以了

机械行业菜鸟 · 发表于 2018-8-16 14:39:43

就是阵列特征后期更改会比较讨厌

湖湘散人 · 发表于 2018-8-16 14:43:28

机械行业菜鸟发表于 2018-8-16 14:30
你单独做一个草图画阵列用的曲线，退出草图，用“曲线驱动的阵列”，选中之前你切除好的特征。其中，“曲线 ...

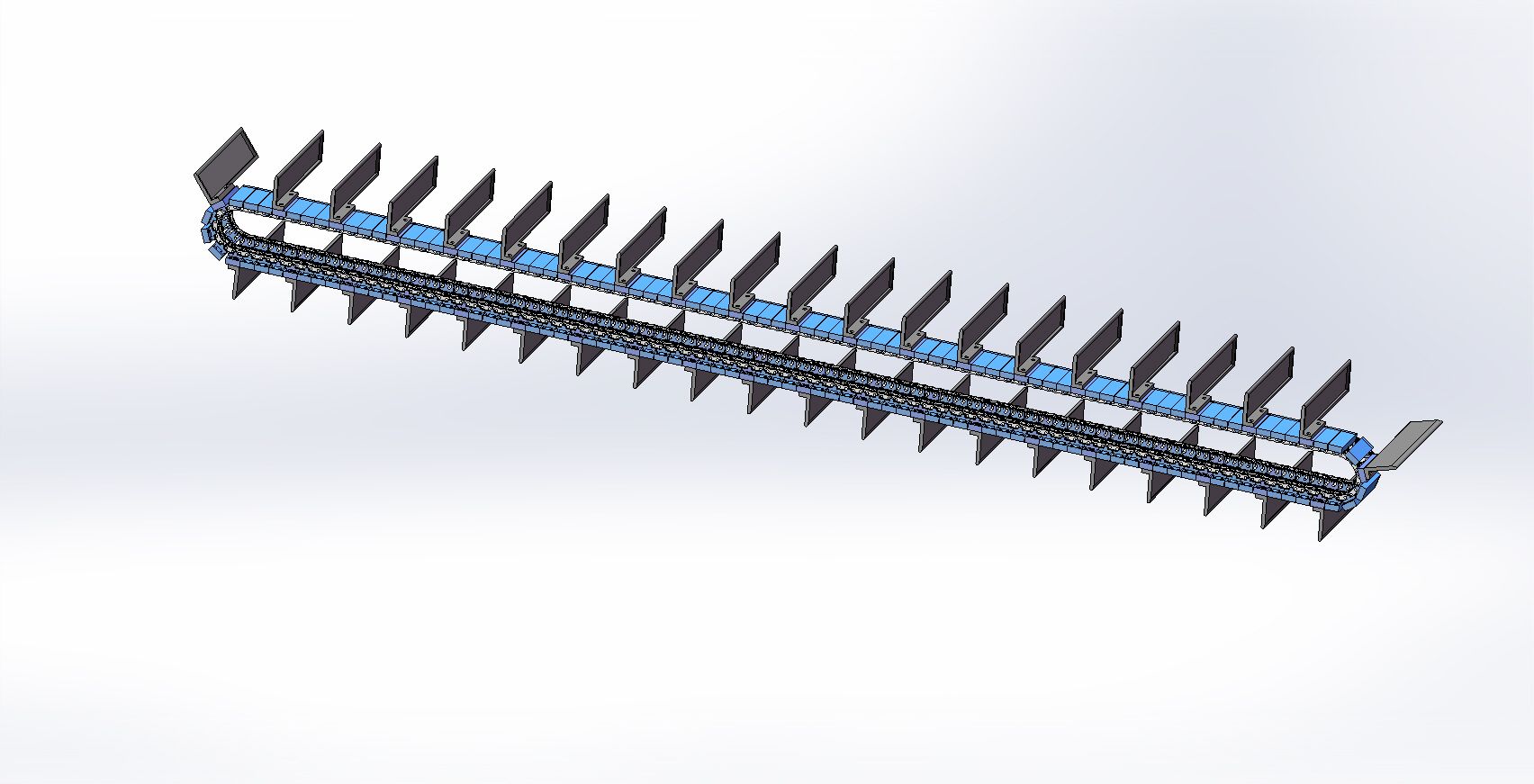

上图我做的链条，同样做法做同步带肯定没问题

机械行业菜鸟 · 发表于 2018-8-16 14:46:12

还有一点忘说了，用于阵列的特征最好做的稍微大一些，就是在外边空白的地方突出去一些，常用solidworks肯定熟悉，这破软件不能简历厚度为零的面，直接整列容易出现这么个问题，显示出来可能会显示相交什么的
