设备电气原理图

[复制链接]
我在飞
发表于 2007-8-13 00:18:56 | 显示全部楼层 |阅读模式

以后我将陆续上传各类机械设备的电气原理图,同时希望各位大侠有相关资料及时补充.以便大家在日后的设备维修和电气系统设计时参考.

! {$ p8 R7 S" d l v/ \% R! D

[无上传资料请勿灌水,谢谢]

9 j# I$ l! s9 A( O- x

下图为百超埃佛茵AFM EP数控折弯机电气原理图

* D# v: W- B" f6 e: g



/ p t9 D0 C( F; @) ]. S' J$ c2 ]; ?



AFM电路图.pdf

234.77 KB, 下载次数: 36, 下载积分: 威望 -10 点
回复

使用道具 举报

我在飞
 楼主| 发表于 2007-8-13 00:33:39 | 显示全部楼层

Re: 设备电气原理图

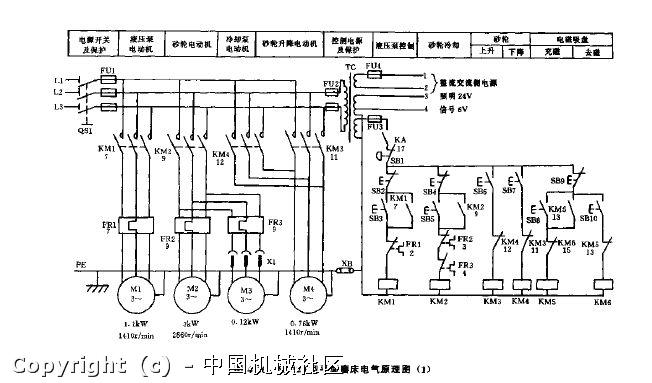

M7120平面磨床电气图7 ^0 y6 p4 I2 l2 C2 ?; F9 n

) m: W0 X7 X% x3 u* V* i
回复 支持 反对

使用道具 举报

我在飞
 楼主| 发表于 2007-8-13 00:37:56 | 显示全部楼层

Re: 设备电气原理图

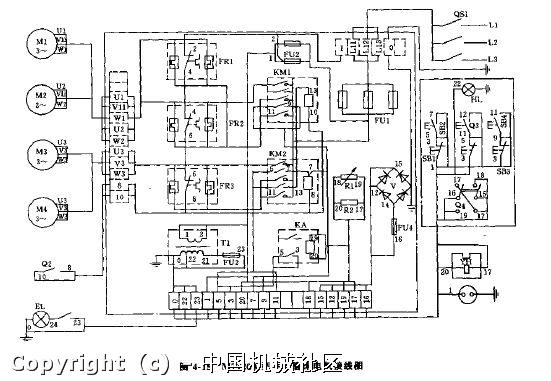

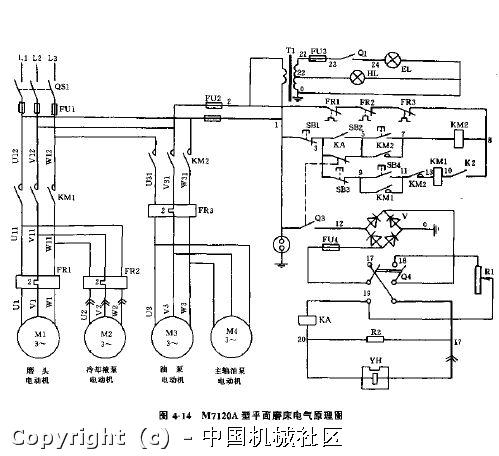

M7120A平面磨床电气原理图9 M4 L! a4 T! k6 e
% y- r# v  S- F' P; s6 ?- x$ U/ ?% y. K
回复 支持 反对

使用道具 举报

我在飞
 楼主| 发表于 2007-8-13 00:55:16 | 显示全部楼层

Re: 设备电气原理图

NBC-500二氧化碳保护焊机电气原理图

NBC500电焊机图.doc

506.5 KB, 下载次数: 27, 下载积分: 威望 -10 点
回复 支持 反对

使用道具 举报

我在飞
 楼主| 发表于 2007-11-19 13:43:08 | 显示全部楼层
ZX5-630可控硅电焊机
回复 支持 反对

使用道具 举报

我在飞
 楼主| 发表于 2007-11-19 13:44:47 | 显示全部楼层
逆变氩弧焊机电路图
回复 支持 反对
