后拉式车削夹具系列（内涨，外夹，浮动，端压夹具）

内涨及外夹夹具

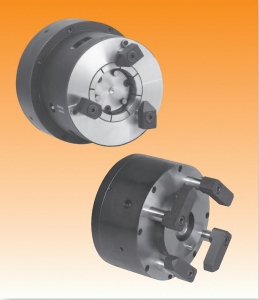

外夹夹具采用后拉式平行夹紧结构，与工件更多的夹紧接触，后拉结构也纠正了工件放置的一些偏差。

在一定尺寸范围内，更换同类型产品，只需更换靠山及夹套即可，减少因产品更换原因产生的经济成本。

夹具标配机床通用接口，可以直接使用原配拉杆。

夹具本体标配气密检测气孔，可随时增加气密检测功能。

可选配中心吹气的功能,以实现在加工过程中持续吹气，

气流螺旋吹屑，获得更高的内孔加工质量。

1，   从10-130mm只有5个本体即可通用。

2，   后拉结构使工件更好的贴合定位面。

3，   夹具标配气检孔，随时可以扩展气密检测功能。

4，   轴向跳动精度0.01-0.02以内（型号差异）。

5，   可选中心吹气功能，边加工边排屑，获得更好的加工质量。

6，   夹套和定位块可定制，同一夹具本体共通互换。

可以在外夹基型上扩展使用范围。
7 x: L% i% h! f( A6 H" ]& G1 y% K: N
! p. K& G0 \$ k2 t- r9 a$ j% b7 D! D

后拉式内涨夹具结构为，心轴固定，后拉涨套平行涨紧的结构使得工件随着涨套一起后移，更好的贴合定位面，从而获得更好的加工质量。

1，   从10-100mm只有8个本体即可通用。

2，   心轴固定，工件通过涨套的后拉更好的贴合定位面。

3，   夹具标配气检孔，随时可以扩展气密检测功能。

4，   轴向跳动精度0.01以内，径向跳动0.005mm以内。

5，   兼容德国Hainbuch涨套。

6，   涨套和定位块可定制，同一夹具本体共通互换。

外径全圆接触性定位，然后端面压紧。

适用于易变形件，减少工件变形，获得更高的加工精度。

9 B( ~! f" }  O% [7 x7 s; d

. z( d# b- F  [/ w  p

内涨及外夹夹具

夹具样册如附件

zzzx000321

这样夹持有些物件比较合适

未来第一站

专业销售。

内涨及外夹夹具

未来第一站 发表于 2017-2-7 21:39
  x! O) |5 y0 F1 b专业销售。

有技术问题的话发出来，大家再聊技术。
, v; `7 R% E, e8 s( Z
  H( |8 ^# h* \

内涨及外夹夹具

韩寒11 发表于 2017-2-7 21:21
和汉伯格的夹具很类似，后拉式夹具确实有很好的定位性，夹头的互换也节省了换型时间

是的，内涨的做到自制涨套和瀚博格通用；外夹的原理一样，也都后拉平行收缩，里面结构不同。

从小做起

可能会用到，楼主可否把产品资料发上来？

韩寒11

内涨及外夹夹具 发表于 2017-2-8 09:28
3 W& a/ j0 B8 V0 v是的，内涨的做到自制涨套和瀚博格通用；外夹的原理一样，也都后拉平行收缩，里面结构不同。

: X3 k( z) E- j1 l  F) f0 c夹头缝隙之间的胶皮多长时间老化，没有弹性
0 x5 u, e+ D& \# q$ x

内涨及外夹夹具

韩寒11 发表于 2017-2-8 14:19
夹头缝隙之间的胶皮多长时间老化，没有弹性

% b9 L, O0 ]! f1 c3 S  }/ F" {* d干切削状况，目前客户用的久的只有将近两年；锻件之类需要切削液的目前是我们的短板，这个也是与hainbuch通用互换的原因，估计到2017年底，我们可以有个能拿得出手的产品出来。
7 S3 `0 i& Y4 c% e; M, U

内涨及外夹夹具

从小做起 发表于 2017-2-8 14:18
2 H$ h! k% i5 @  k  [* W- A' }可能会用到，楼主可否把产品资料发上来？

给个邮箱，我把样册发给你
