大学学渣求助， 一个简单的夹紧机构

大学学渣

课程设计需要做一个加工SN212轴承座轴承孔的定位与夹紧机构，定位现在采用对底座一面两孔进行定位，夹紧机构需要是气动，必须要有增力机构 现在做成这样 老师说不行 左边杆刚度不够 又不让我把杆加粗 现在该怎么改 或者设计

( M! {, D" z$ T9 F* A& h
补充内容 (2015-9-19 19:47):
; J3 m/ a/ V0 ?* h 刚度问题不用考虑了。。现在考虑如何装夹方便 我这样设计好像不行

xue428032

楼主这样设计，不好装夹啊，刚度够不够不是老师说的算，自己用软件校核下，不加粗，可以换材料啊！

trilemma

楼主说的左边杆刚度不够是指压住轴承座的横杆吗，感觉夹紧部位应该在底座上好
6 f3 \% H) y# w2 _
; }/ L. @" k4 C


- i* I# t5 h! t( U6 [
$ E6 t) Y% r, S( m% y
2 E+ V9 T' u$ y  v! J* l4 z
! H% ?7 G4 B" J; F

大学学渣

xue428032 发表于 2015-9-19 12:57
楼主这样设计，不好装夹啊，刚度够不够不是老师说的算，自己用软件校核下，不加粗，可以换材料啊！

: L/ @; ?# x+ }! {0 B9 d这图还没给老师看 刚度的问题是昨天有个同学的图拿去 左边跟我一样是一根杆起支撑作用 连接板压上座 老师说这样的都不行 老师就看一个装配图 看结构 不管计算 材料也不用能特殊 如果你都说装夹有问题 估计老师到时也要说 。。你有没有好一点方法 别太复杂的。。

大学学渣

trilemma 发表于 2015-9-19 13:23
楼主说的左边杆刚度不够是指压住轴承座的横杆吗，感觉夹紧部位应该在底座上好

我的加工工序是镗孔啊  夹紧应该是竖直方向对整体的夹紧 只夹底座没用啊   刚度问题不存在了 我的杆承受的应该是拉力 前面搞错了 现在就是考虑这种结构如何装夹方便。。

大学学渣

xue428032 发表于 2015-9-19 12:57
  z7 v( g3 i7 d; Z$ Y6 R2 T楼主这样设计，不好装夹啊，刚度够不够不是老师说的算，自己用软件校核下，不加粗，可以换材料啊！

$ g- L# p( k5 a3 o( t& m& W/ ]刚度的问题不存在了。。我同学的杆是受水平方向的力 细长杆 弯曲刚度是有问题  我的杆受的是拉力 拉伸刚度比弯曲的大很多 现在就考虑如何方便装夹了。。
( ]& p  D9 V7 L

trilemma

大学学渣 发表于 2015-9-19 13:54
+ |  ~3 [/ ]' t/ P+ q! F/ E6 f我的加工工序是镗孔啊  夹紧应该是竖直方向对整体的夹紧 只夹底座没用啊   刚度问题不存在了 我的杆承受的 ...

楼主的轴承座是剖分的吗？用螺栓夹紧
) s5 S# Q- Z* o9 I, G( d1 c; c
, T3 M& a& |. e% F# Z) |

追远战士

只能帮顶，实在不明白楼主意思

大学学渣

trilemma 发表于 2015-9-19 14:06
' p0 Y, U* n/ D9 q: Z5 O楼主的轴承座是剖分的吗？用螺栓夹紧

是的 现在问题是如何装夹方便了。。我同学的杆是受水平方向的力 细长杆弯曲刚度可能不够  我这是竖直方向的力 应该不用考虑拉伸刚度
! @) s* U5 o! q0 g

一展刀锋

3楼给的回复，LZ 不知道消化没有
2 S5 S  a2 i7 Z1 h7 _: T+ q# N夹紧部位应该在底座上好

) K. c# o9 C- P# z* R7 j. C5 J他说的意思是
- C! |! _, y# i4 r9 }你画的结构推过去虽然能定位，但定位时候不是受力的死点，不能自锁

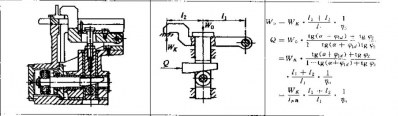

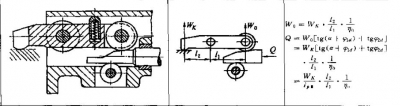

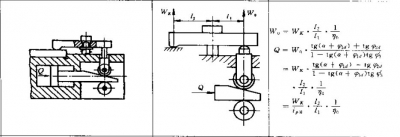

再给你多几张图，你说要增力，那就直接用你的杠杆就行了
