高手技术实例集合-20150302更新

syw开门造车

我推荐
新新小生----注册时间140805
.
自己做过的设备，大家觉得怎么样？----5件
http://bbs.cmiw.cn/forum.php?mod ... =%D7%D4%BC%BA%D7%F6
.
新新小生友好的这个帖中有四项内容：
第一张：轮胎拧紧机械手，
第二张：油箱安装小车，
第三张：天窗自动安装机械手，
第四张：翻转机（专机）
.
目前正在做皮带输送线ing
.
他所做设备的涂装鲜艳、明亮、多彩，完全摆脱了钢铁结构所特有的银、灰、黑色所带来的沉闷感，
身临其境犹如进入童话世界，在这种环境下工作，给人带来的是精神、感观上的娱悦之快感。
.
工业设计上有一种学问是专门研究色彩与情绪、效率的，看来是非常有道理的。
.
Syw   150212    01.18

syw开门造车

我推荐
衮雪76 ----注册时间130202
.
PMC编程与数控车床信号改制
http://bbs.cmiw.cn/forum.php?mod ... 33205&extra=&page=1
.
我的两轴机器人，用PLC控制的，可以任意设定坐标
http://bbs.cmiw.cn/forum.php?mod ... 17274&extra=&page=1
.
如下给出的链接是这台机器人的视频
http://v.qq.com/boke/page/e/l/l/e01122shpll.html
.
http://url.cn/BokKIx
.
. 衮雪76友好所研制的两轴机器人，是用PLC控制的，可以任意设定坐标，将物料自动上料到机器中，
加工（滚花后）再自动取出，22秒完成一个动作流程。
.
这个流程有4个位置，两个工位的交换手，一个放入位，一个取出位，坐标可以手动调节，还可以数字输入修正，
指令输入用的是触摸屏。
.
他设计的机器人中“机械手”的部分非常有特点----既，末端自由度是一轴双手结构。
.
该帖的重点是看他的那个视频。
.
Syw    150213   01.58

无敌小蒋

呦，不错嘛！以前找的我好辛苦，希望有很多人参加，由奖励吗

syw开门造车

我推荐
huohu1225----注册时间110408
.
【建议】大家都晒晒自己做的设备，不要泄密哦！---- 汽车转向器拉杆总成装配用的生产线
http://bbs.cmiw.cn/forum.php?mod ... st%3D1%26digest%3D1
.
huohu1225友好所上传的是汽车转向器拉杆总成装配用的生产线。
.
该设备造价280万，全自动（自动供料、自动装配、自动检测、根据检测结果自动调整参数、自动打标、自动下线），每15秒钟出一件产品，应用图像识别技术、在线激光打标技术、在线扭矩检测技术、液压伺服控制技术、总线控制技术、参数自适应技术以及关键工序过程曲线控制技术等。设备已经交付客户使用！
.
Syw  150214   09.05

syw开门造车

我推荐
hjgz33 ----注册时间131105
.
新型的焊接工装，大家进来交流探讨
http://bbs.cmiw.cn/forum.php?mod=viewthread&tid=344723
.
农业机械焊接夹具
http://bbs.cmiw.cn/forum.php?mod=viewthread&tid=357856
.
新能源工装夹具（柔性化可根据产品尺寸进行调节）
http://bbs.cmiw.cn/forum.php?mod=viewthread&tid=357852
.
工程机械焊接工装
http://bbs.cmiw.cn/forum.php?mod=viewthread&tid=356196
.
纺织机械工装案例
http://bbs.cmiw.cn/forum.php?mod=viewthread&tid=345241
.
工程机械工装图片
http://bbs.cmiw.cn/forum.php?mod=viewthread&tid=345234
.
但凡从事非标设备研发的工程师，在遇到量产的结构设计时，都要将工装设计一并考虑在内。.
.
hjgz33友好是专门做工装设计的。他的工装方面的实例为我们提供了很好的借鉴
他的焊接工装的特点是：模块化，积木结构，网格标尺定位，可快速装拆，灵活应用。
.
Syw----150215    07.58

syw开门造车

我推荐
拔鸟助长 ----注册时间080123

一个机械工程师眼中真实的国内数控机床产业现状----（拔鸟助长 友好8年前的原创老文章）
http://bbs.cmiw.cn/forum.php?mod=viewthread&tid=84206
.
主轴设计第三季——翻出箱底重温当年年幼时的设计
http://bbs.cmiw.cn/forum.php?mod ... 52843&extra=&page=1
.
近来心情郁闷，随便设计个直联主轴发泄发泄。
http://bbs.cmiw.cn/forum.php?mod=viewthread&tid=247222&page=1
.
没啥鸟事主轴设计第二季——四瓣爪设计
http://bbs.cmiw.cn/forum.php?mod=viewthread&tid=250340
.
鄙人最新作品，请各位老鸟指正
http://bbs.cmiw.cn/forum.php?mod ... hlight=%D7%F7%C6%B7
.
拔鸟助长友好是从事数控机床研发的工程师，在这个行业打拼十多年，对该行业有现状有着非常清醒的认识。
.
他有完整的整机设计。可能由于避免广告嫌疑，他的那些完整的设计没有采用直接贴图+说明的方式，而是采取以doc文件的格式上传。下载打开看才能看到那是相当有水平的已经完成的整机作品。.
.
不知什么原因，他的积分那么低？
.
Syw      150216   06.06

syw开门造车

我推荐
bill06 ----注册时间110730
.
打印标签上的生产日期的印字机----热转印打码机
http://bbs.cmiw.cn/forum.php?mod=viewthread&tid=333862
.
一年前(2011年)设计的整条包装理料线
http://bbs.cmiw.cn/forum.php?mod=viewthread&tid=264518
.
做了将近四年的设计，今年想转向销售了
http://bbs.cmiw.cn/forum.php?mod ... hlight=%D7%F6%C1%CB
做过的产品包括各类型的
1、枕式包装机
2、理料线，
3、输送机，
4、贴标机，
对这些设备的性能都非常熟悉，
.
bill06友好是一位很有天赋的工程师，工作短短几年就能独立完成好几台完整的设备。
对于这么一位有前途的工程师转向销售，确实有点可惜。
但从另一个角度看，此举又是一个亲近市场，了解需求的最好方式。.
如能在两者之间跳进跳出，定会在设计的道路上走的更远。.
.
但需要警惕的是：别在销售方面陷的太深、走得太远！
.
Syw    150217    08.16

syw开门造车

我推荐
dazhi198383 ----注册时间061026
.
一年了，终于做了一个象样的工装
http://bbs.cmiw.cn/forum.php?mod ... ge=1&authorid=36540

这是dazhi198383友好研制的一个非常成功的一个重型机车车架翻转的工装。
.
我本人第二份工作是修理电力机车，维修过程中拆卸、装配大量的重型机械部件，此是一项繁重的体力劳动，
也比较容易出“扭腰、砸伤”方面的事故。
.
所以，技术人员和工人师傅维绕这方面的问题研发了大量各种用于拆卸、装配那些重型机械部件的专用吊具（工装）。
.
那些吊具（工装）看似简单，但，你仔细研究，就会对其中的构思巧妙，受力设计方面的合理所深深的吸引。
.
很多人对其可能不以为然，但，如果处于未研制成功前的原始状态时，不见得每个人都能给出合理的设计！
.
今天是除夕，祝大家过个好年！
.
明天，我将上传一位社友的漂亮实例链接，借他精妙绝伦的作品向大家拜年。
..
Syw    150218    09.09

syw开门造车

我推荐
onelee----注册时间110522
..
机加工人没有笔用了怎么办？自己车根钛合金笔杆，什么派克 万宝龙 凌美 高士全都无视
http://bbs.cmiw.cn/forum.php?mod=viewthread&tid=333346
..
得到万向节的启发，又车了一种钛合金小茶杯，适合品茶和把玩
http://bbs.cmiw.cn/forum.php?mod=viewthread&tid=326298
.
铝合金杯子，又车了两个练练手，为机会的到来做好准备
http://bbs.cmiw.cn/forum.php?mod=viewthread&tid=328857
.
自己车了个五角星
http://bbs.cmiw.cn/forum.php?mod=viewthread&tid=212418
..
瓶盖螺纹，参赛作品
http://bbs.cmiw.cn/forum.php?mod=viewthread&tid=223212
.
找了节料头，就车了个钛合金水杯给家里用，做车工真好
http://bbs.cmiw.cn/forum.php?mod=viewthread&tid=319352
.
考考眼力，不知能看出什么门道来
http://bbs.cmiw.cn/forum.php?mod=viewthread&tid=295018&page=1
.
很久没有来了，来看看，顺便发个新作品
http://bbs.cmiw.cn/forum.php?mod ... hlight=%D7%F7%C6%B7
.
onelee友好是一位数控车的高高手，他将数控车这门技术+工艺发挥到了极致。他的作品堪称高级的艺术品！
.
今借用他的艺术品向社友献上新春的祝福，祝大家新春快乐！
.
Syw   150219  00.00

1五湖四海1

syw开门造车 发表于 2015-2-18 23:56
我推荐
onelee----注册时间110522
..

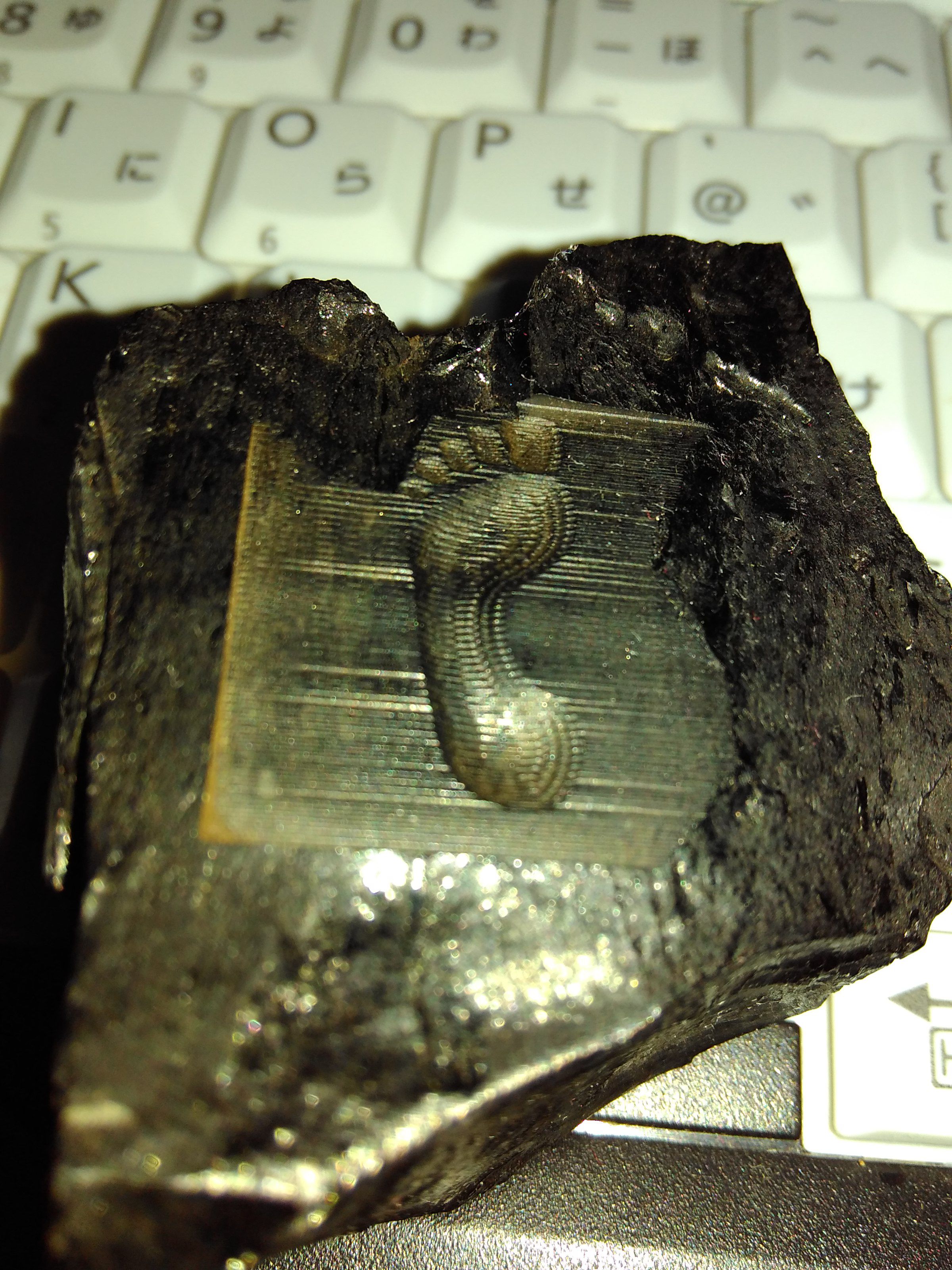

楼主的机加工技术精湛，我也发一张我的业余作品希望共同探讨机加工技术，这是用我们抚顺的煤精雕刻的脚印，他是用ArtCAM和Mach3软件电脑加工雕刻的。

煤精上的脚印
