【能源之美】世界最大的燃气轮机,西门子SGT5-8000H

[复制链接]
发表于 2014-8-27 23:04:57 | 显示全部楼层 |阅读模式

如果说航空发动机是“工业之花”,那么超大型燃气轮机就是“皇冠上的明珠”。

; \& T# z- r# ]0 D

重型燃气轮机是21世纪动力设备的核心,燃气轮机技术是目前世界公认标志国家工业基础先进程度的关键技术。而超大型燃气轮机公认是最难制造的机械装备,但这对于世界三大动力巨头(通用电气、西门子、三菱)之一的西门子来说,则是每天原本就在做的事。
! B! j6 E, L" l  Y% b1 j


: i# Y+ N" D( v( H; d( C

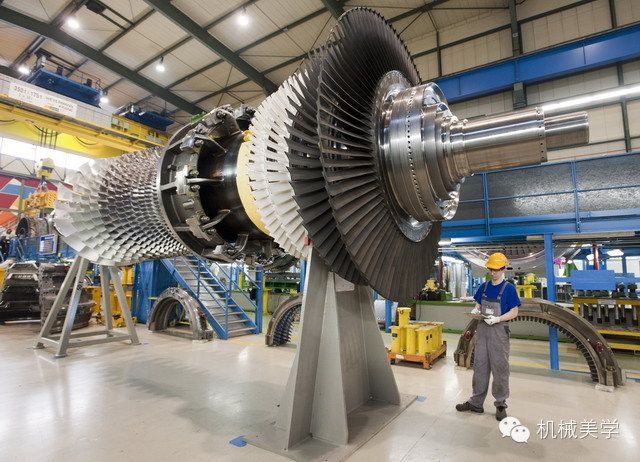

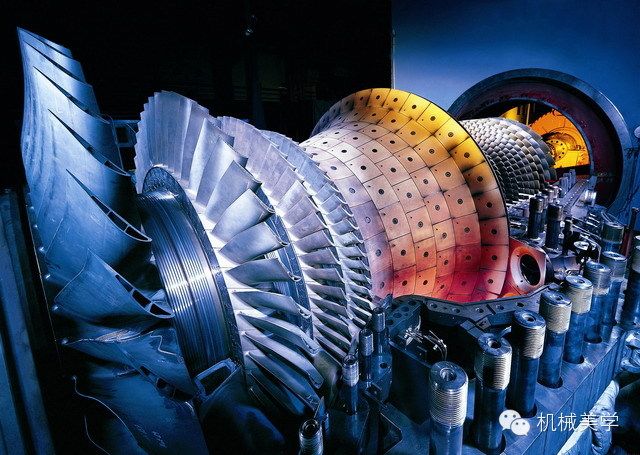

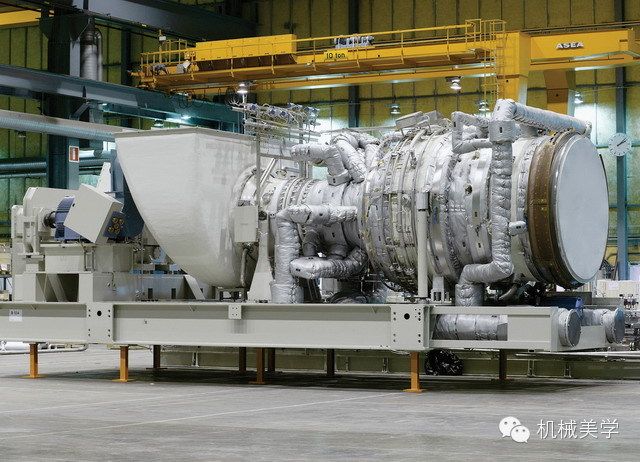

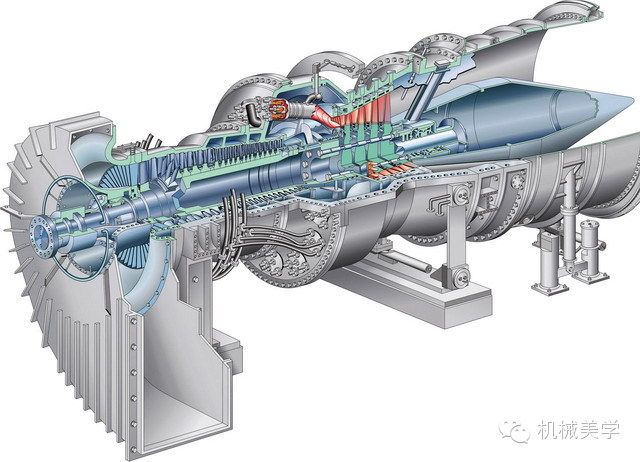

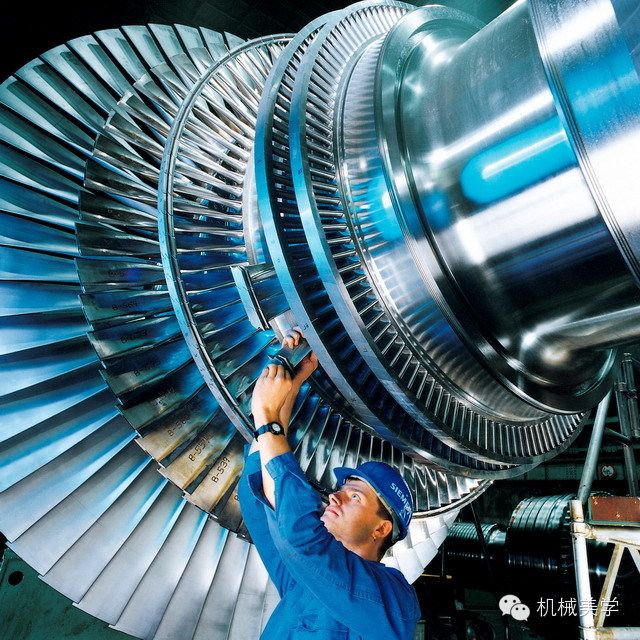

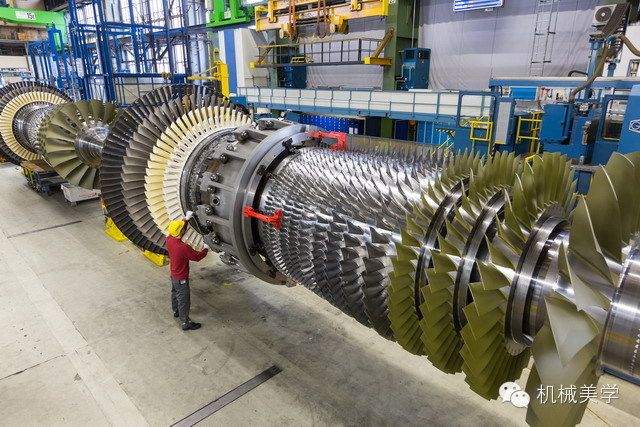

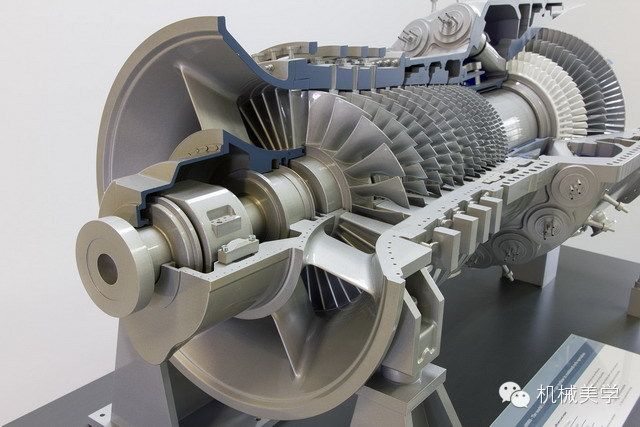

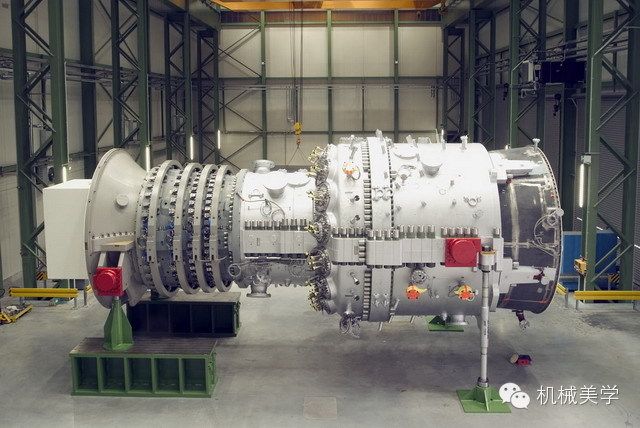

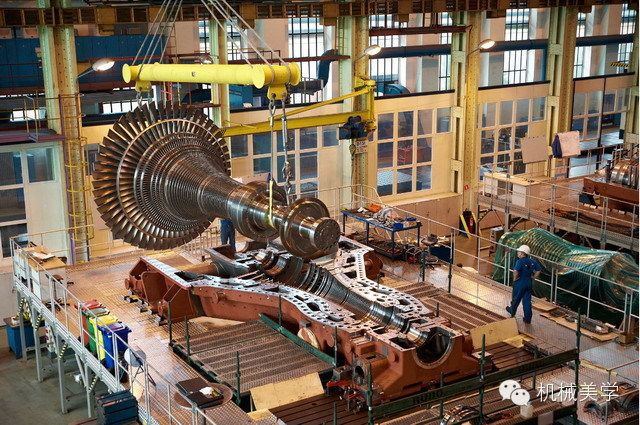

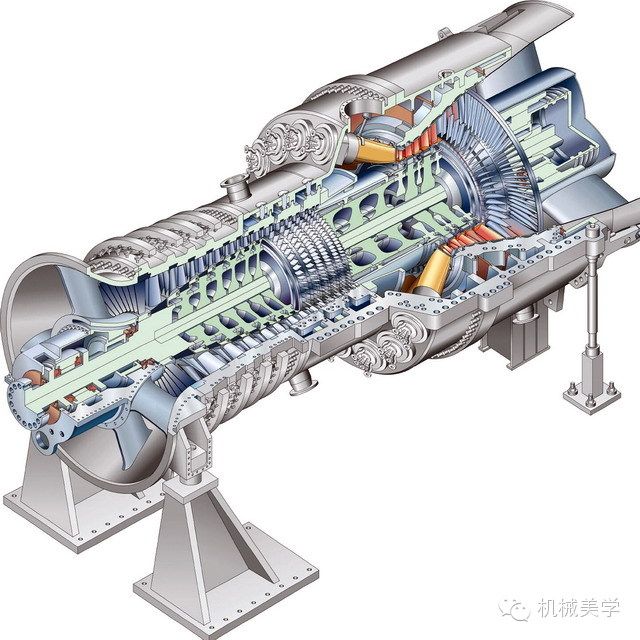

西门子SGT5-8000H超级燃气轮机是世界最大的燃气轮机,重390吨(相当于一架加满油的空客A380),长13.1米,宽4.9米,高4.9米 ,功率为375MW(相当于13架空客A380引擎功率的总和,或者尼迷兹号航母总功率194MW的近两倍)。1台SGT5-8000H的发电量,足够1个工业化大城市用电量。

1.jpg 2.jpg 3.jpg 5.jpg
' r1 r% T" Q9 z6 o( a

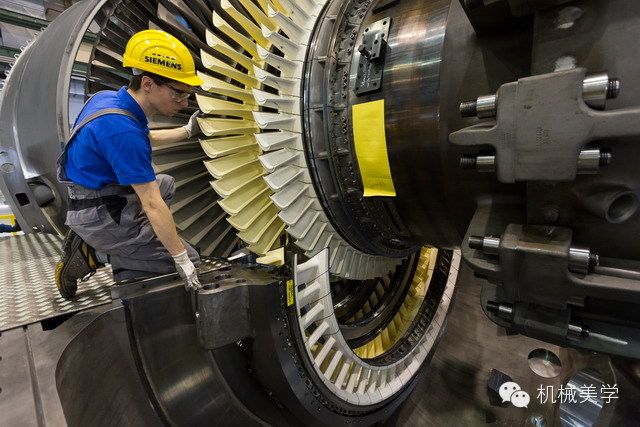

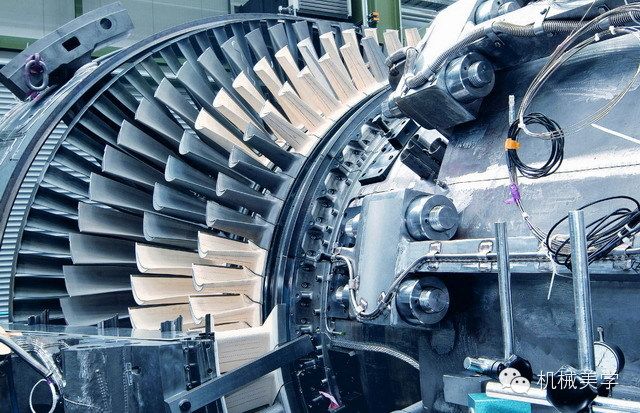

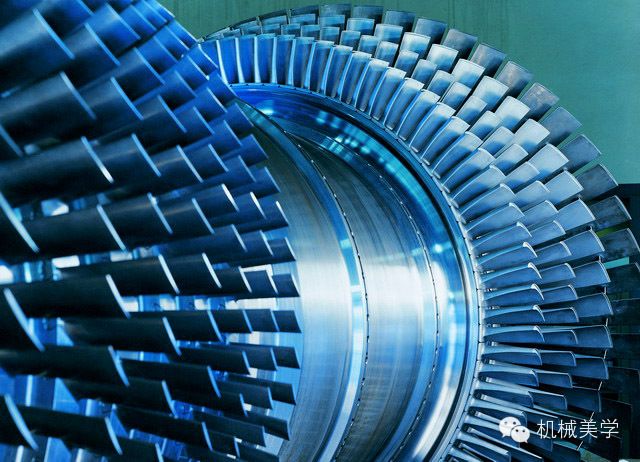

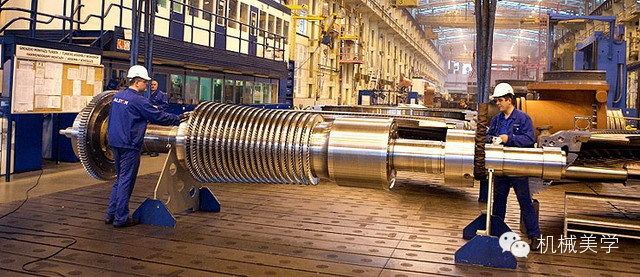

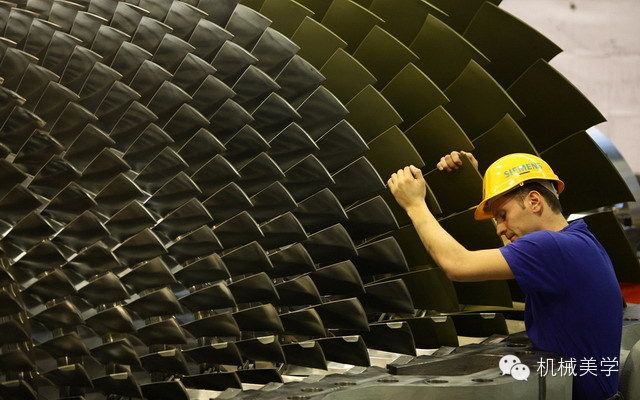

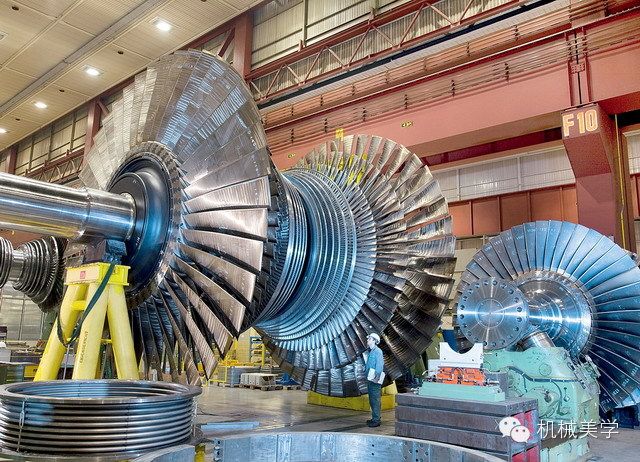

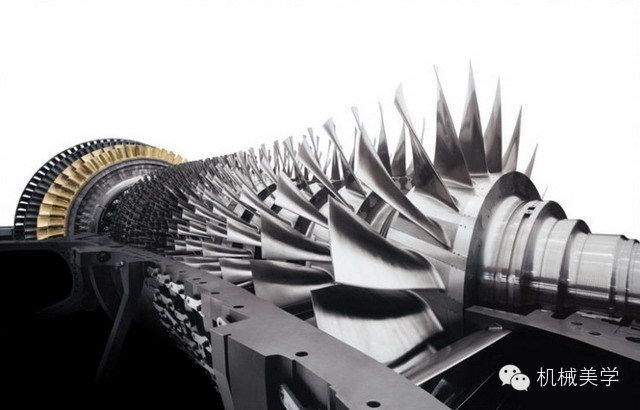

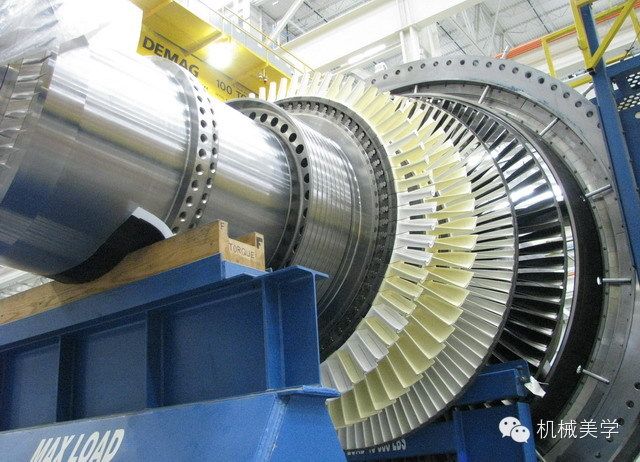

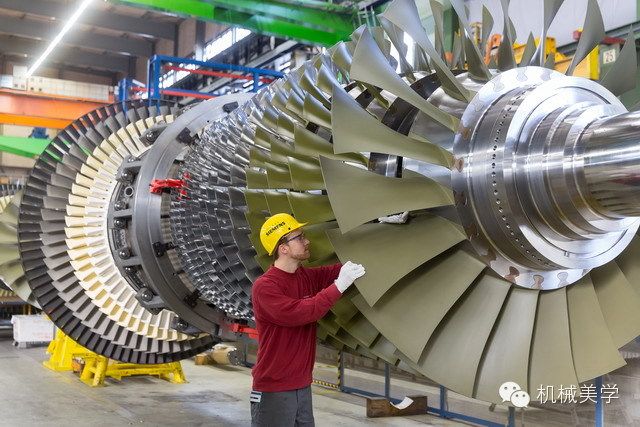

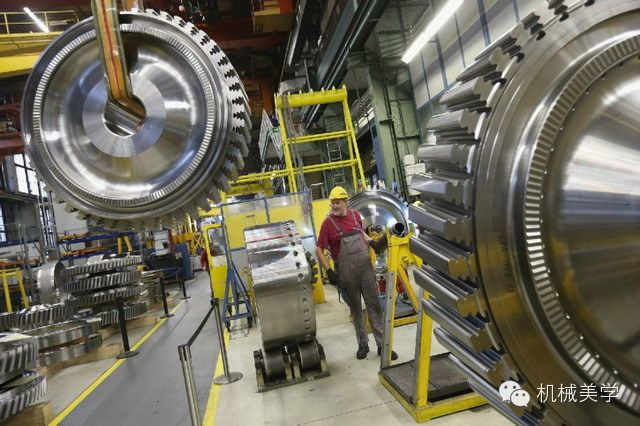

. I" L. Z( R7 v# S" }  c2 S西门子SGT5-8000H超重型燃气轮机的涡轮叶片,要承受超过1500°C的高温,超过了GE90涡扇航空发动机与F404喷气发动机的涡轮进口温度。由于涡轮叶片叶尖转速超过1700公里/小时,巨大的离心力使每个刀片一端接触到的10,000倍地球的引力。叶片不能有任何瑕疵,误差仅为几十微米,否则就算报废。因此有说法是一片叶片等价于一辆宝马。1 m- V7 z# u+ }  o( \" O; c
6.jpg 7.jpg 8.jpg 9.jpg
, `8 n& z. E* a- l( b. {

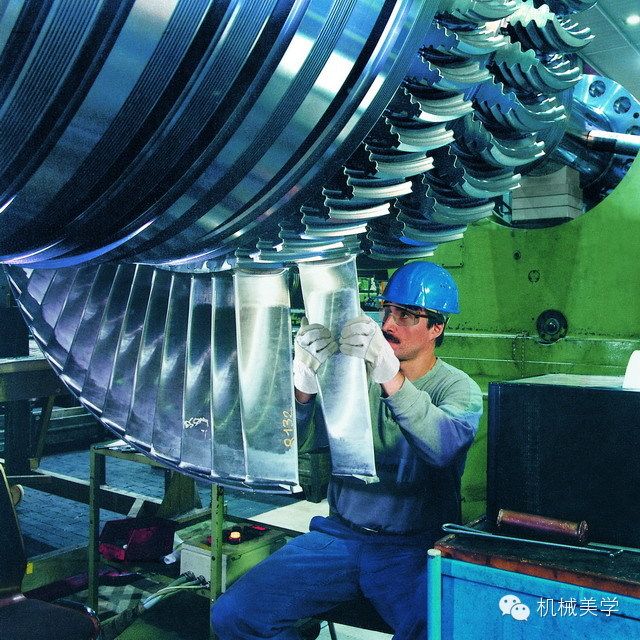

西门子使用镍合金来制作轮机叶片,因为镍合金能够在负荷的方向上固化成单晶体,不易破裂。此外,有一个双层阻热涂层能够起到隔热作用。叶片的风冷特性也被优化了。开发人员还优化了叶片外形,减少了压缩机叶片尖端的涡流造成的损耗。为实现这点,他们模拟了压缩机内部的三维流体力学——对计算机模拟而言这是极具挑战的。
5 K6 E( d$ m( ?' j3 j

10.jpg 11.jpg 12.jpg 13.jpg   @1 N+ H9 R+ T8 a+ f  x! S

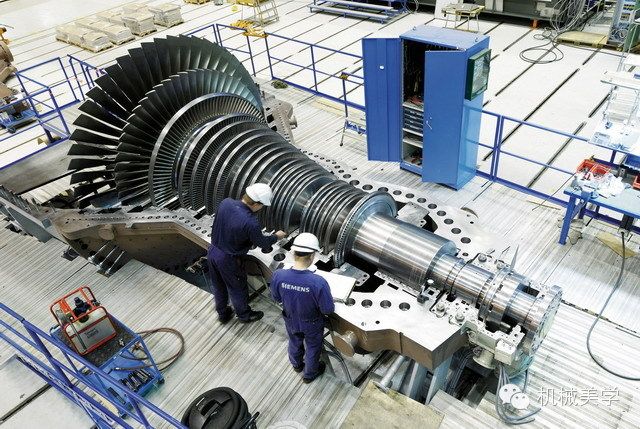

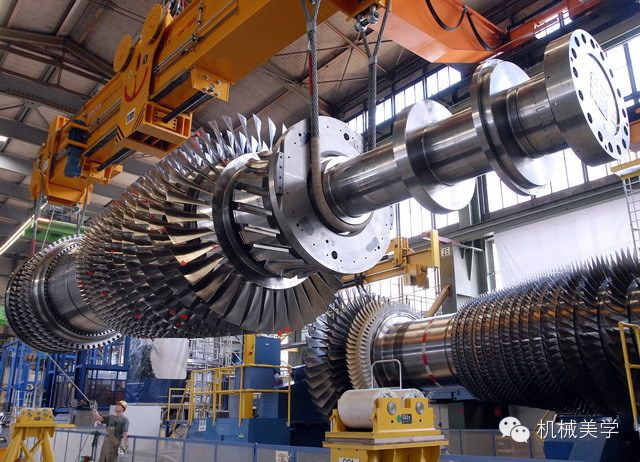

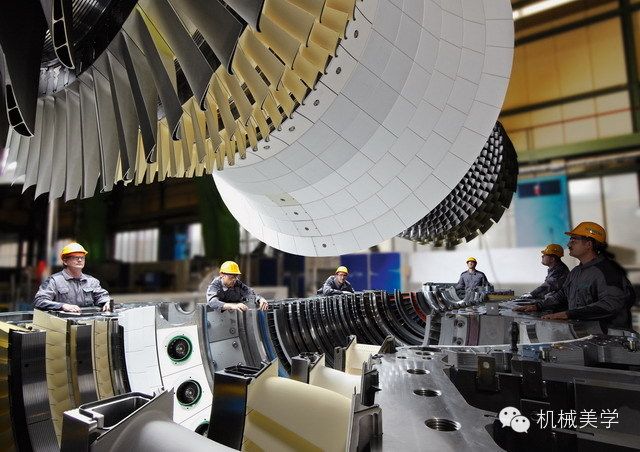

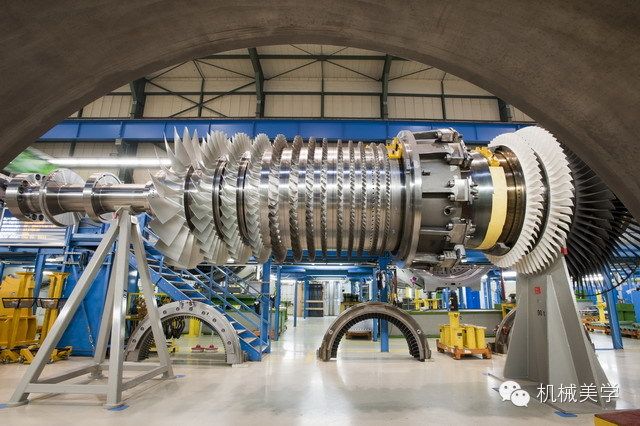

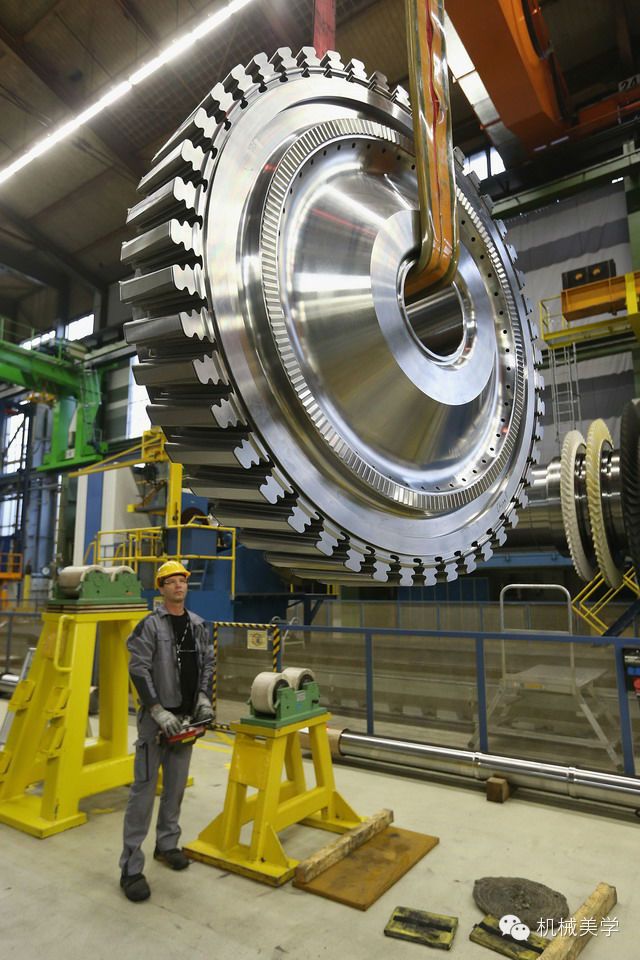

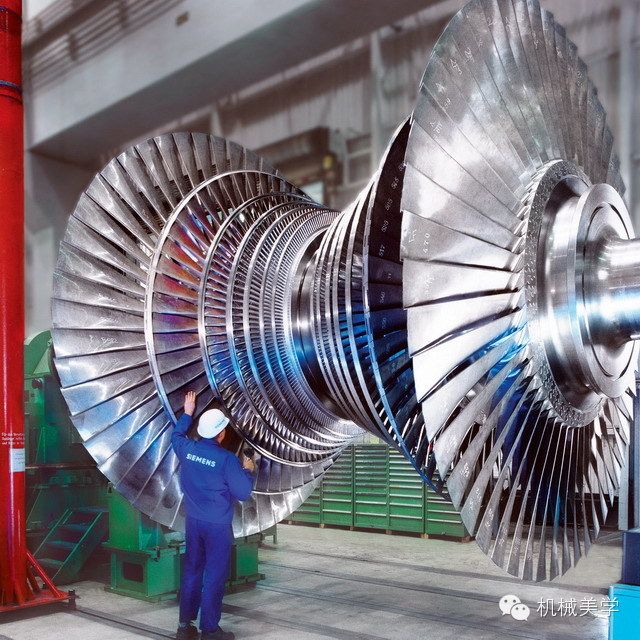

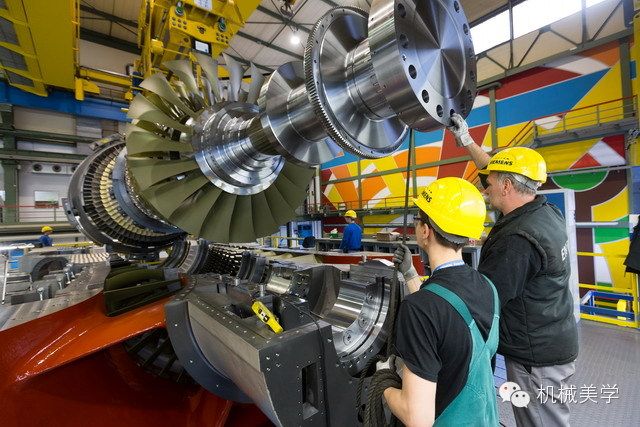

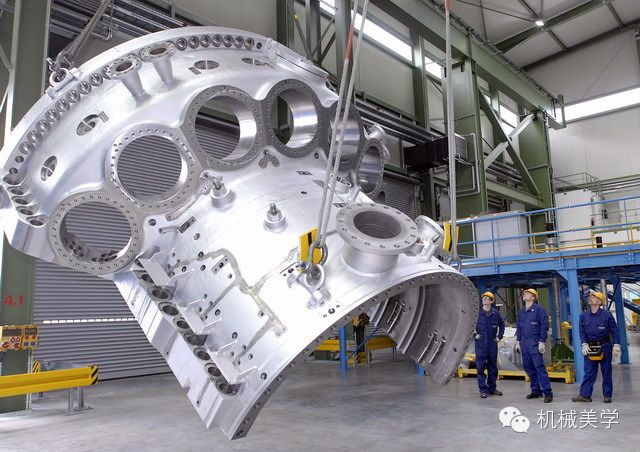

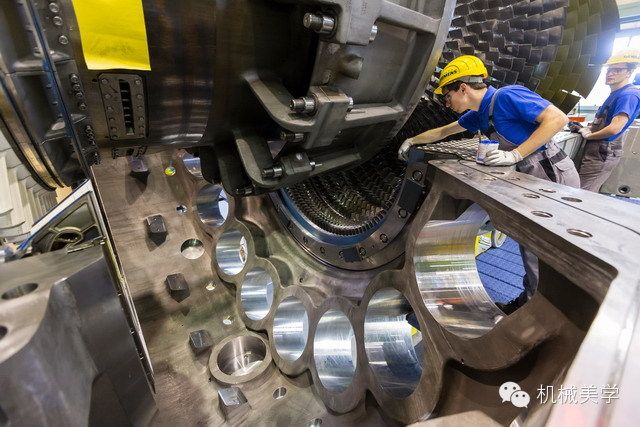

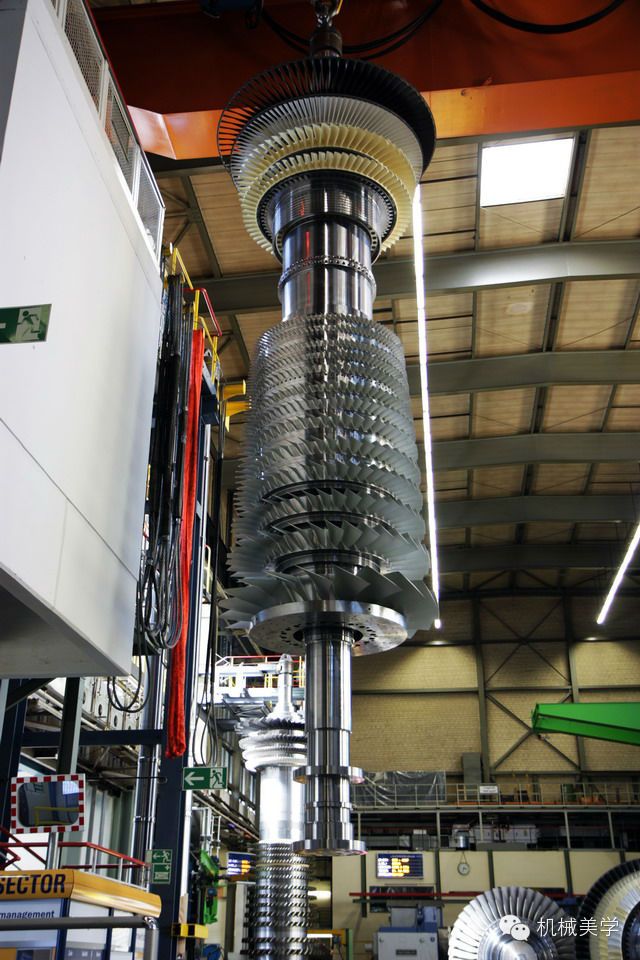

1 D* S1 `# B1 `0 L↓↓精心组装↓↓; ^. _0 t( D( R/ d; d
14.jpg 15.jpg 16.jpg 17.jpg 18.jpg 19.jpg 20.jpg 21.jpg 22.jpg 23.jpg 24.jpg 25.jpg 26.jpg 27.jpg 28.jpg 29.jpg 30.jpg 31.jpg ; j3 Q! z: O- [# z8 K" I: {

SGT5-8000H结合了当今最好产品线特点和科技成果,是目前西门子燃机的“当家花旦”,首台机于2011年7月投入商业运行。


' o$ |. y* g/ y; x$ s* C

实际上,早在2004年,西门子就已经完成了该产品的研发。2007年经过一系列严格测试的首台产品,即原型机就已出厂。


: W0 D/ \0 A% ]: J, _

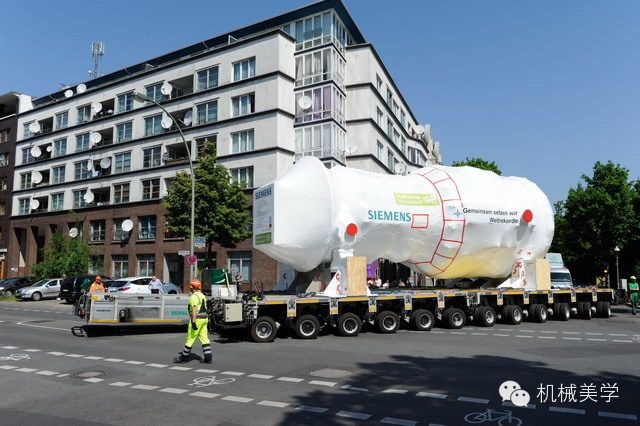

但是,身为严谨的德国人,怎么会急于轻易交付产品呢?他们罔顾市场计划和成本,将这台跟一架加满油的空客一样重的大家伙,辗转运到了1500公里外的巴伐利亚。一路途径哈维尔河的各条运河、莱茵河、多瑙河,凯尔海姆运河,最后再由一辆卡车装载运输了40公里,终于抵达了Irsching第4区发电厂。


% Q  j7 g$ U* o# _% x 32.jpg 33.jpg

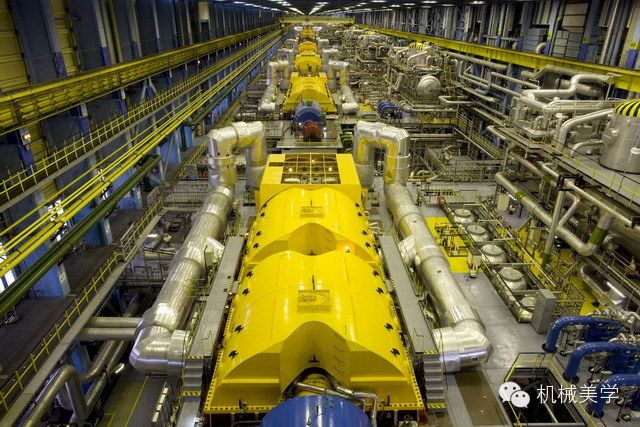

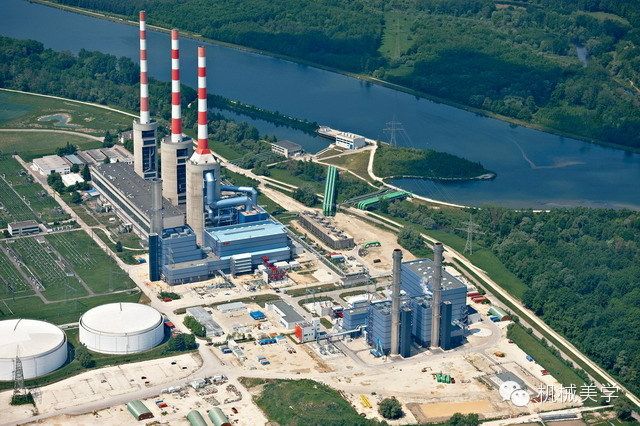

; ?) v) B, h7 s2 b在Irsching 4发电厂,西门子对SGT5-8000H的原型机进行了18个月的测试运行,在真实的电厂运行环境中严格验证产品性能。正是在这家电厂,该机组实现了60.75%的超高净效率。
9 D/ Z2 t2 z) z% n 34.jpg 35.jpg & I) u/ u0 Z5 T' Y* a$ J9 u

。。。身为行业领袖,什么行业记录,吉尼斯世界纪录神马的,那些从来都不是赶超的目标,只是给追随者留的一个背影。至于德国国家创新奖等等各种纷至沓来的荣誉,估计也早都不稀得拿了。

2 Q- H- I5 x% \8 o& m/ z

7 }' L/ w  J5 _  v9 e% n* |

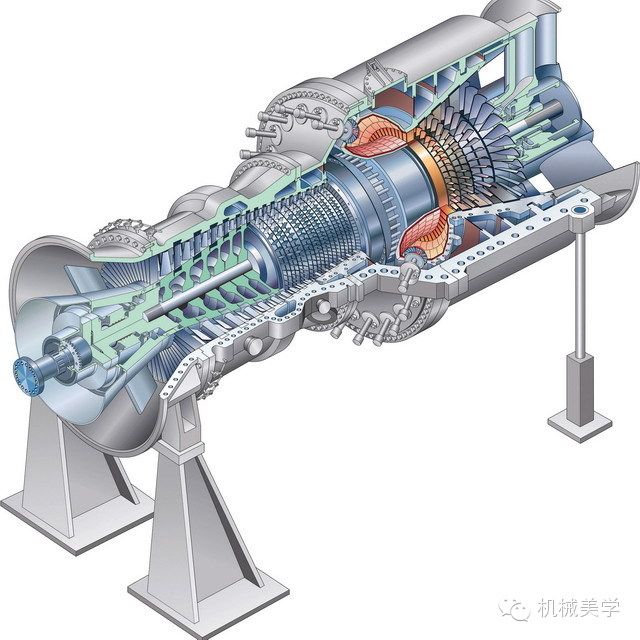

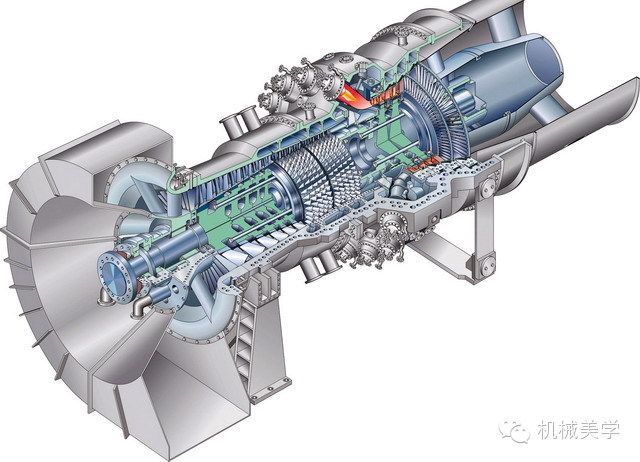

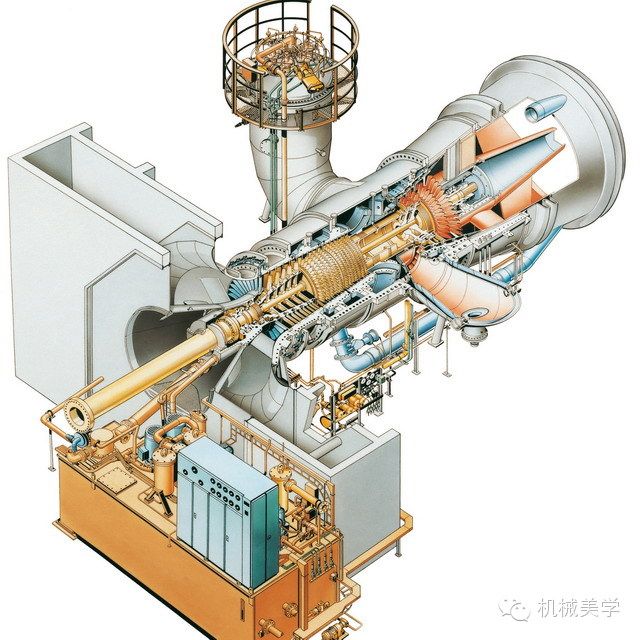

↓↓SGT5-8000H的小兄弟们↓↓5 R% g: y4 _" B- j7 L
36.jpg 37.jpg 38.jpg 39.jpg 40.jpg

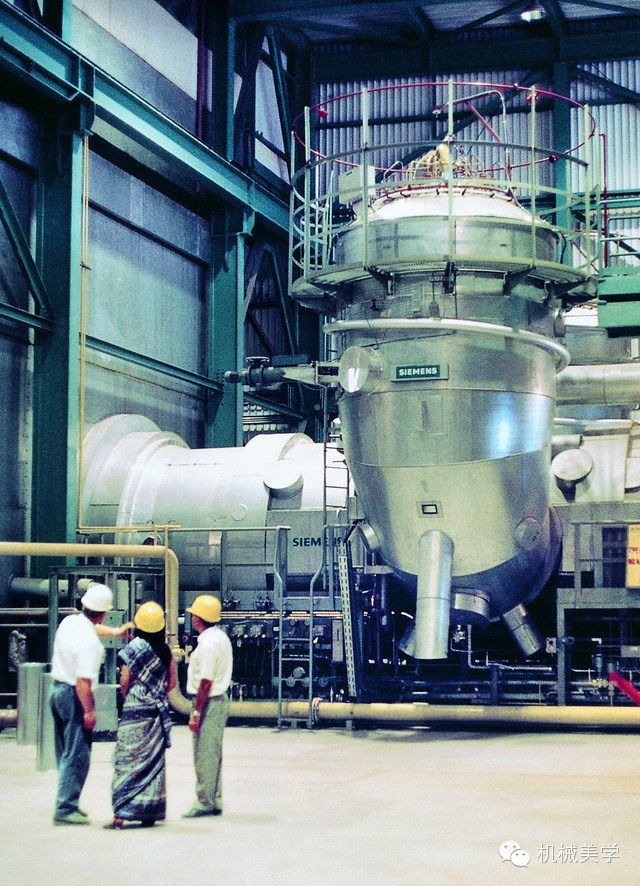

# D2 C7 @5 w( {7 S! y5 b: M↓↓2010年4月中国采购的一台西门子SGT5-2000E燃气轮机。SGT5-2000E、SGT5-4000F是西门子与合作伙伴上海电气在中国销售的主要燃气轮机产品,通过与上海电气的合作,已基本实现了在中国的本地化生产。↓↓
& U. p  P) f- C7 [; _5 t) O" E' H: g" r 41.jpg ) _' }8 a1 ^, b: R9 T
Siemens西门子为满足美国市场,斥资2.5亿美金在北卡新建了一座45万平方尺的燃气轮机制造厂,还不到一个月前,罗尔斯·罗伊斯公司(劳斯莱斯)刚刚宣布,把旗下能源燃气轮机和压缩机业务,以7.85亿英镑卖给西门子,这块业务正是供应航改燃气轮机,压缩机系统及相关服务的。
, Z8 K" L2 C! [

人类已经阻止不了西门子了。。


3 n# x; |, Y! I(转2014-06-29 第46期 [url=]机械美学[/url]
. ?7 z$ h' t, }/ E$ m

评分

参与人数 1威望 +100 收起 理由
老鹰 + 100

查看全部评分

回复

使用道具 举报

发表于 2014-8-28 00:44:43 | 显示全部楼层
那厂房真壮观,还那么干净。其实重点是,中国什么时候才能做出来呢?不过,通过与上海电气的合作,已基本实现了在中国的本地化生产。现在一看到这种话,第一反应就是山寨。只可惜,中国少了那份严谨和耐心。
回复 支持 反对

使用道具 举报

发表于 2014-8-28 08:22:27 | 显示全部楼层
从中真能看到机械的美啊!这种美不知需要多少时间、多少东西才能积累起来。赞叹、敬仰、遐想!
回复 支持 反对

使用道具 举报

发表于 2014-8-28 08:48:37 | 显示全部楼层
震撼!严谨之美!
回复 支持 反对

使用道具 举报

发表于 2014-8-28 08:55:21 | 显示全部楼层
Siemens的东西真心好看,靠着系统就可以占领高端机床的高地,靠着电控占领了电气行业,靠制造水平可以占领各大工业行业。验证了一句话,Siemens只有不想做的,没有做不成的。真心厉害。
回复 支持 反对

使用道具 举报

发表于 2014-8-28 08:56:22 | 显示全部楼层
真漂亮,赞一个
回复 支持 反对

使用道具 举报

发表于 2014-8-28 09:23:15 | 显示全部楼层
真厉害
回复 支持 反对

使用道具 举报

发表于 2014-8-28 09:26:18 | 显示全部楼层
真是那句话,人类已经阻止不了西门子了。西门子燃气轮机+余热锅炉的总热效率能达到55%,相当变态呀!
回复 支持 反对

使用道具 举报

发表于 2014-8-28 09:27:36 | 显示全部楼层
点个赞
回复 支持 反对

使用道具 举报

发表于 2014-8-28 10:01:40 | 显示全部楼层
LZ 辛苦,发这么多图。& ?( N. B% A# p( \0 q# v+ o8 h+ o
指出文中一处不准确的地方--“1台SGT5-8000H的发电量,足够1个工业化大城市用电量。”
5 c# `. L" A6 @# _; L; `1台SGT5-8000H的功率为375MW,我们中国人习惯说kW,换算一下,就是37.5万kW。1 w; t2 o1 y3 G) Z
也就一台火电机组的规模,能满足1个工业化大城市用电量吗?5 h# C/ c4 P& k: T' K4 T* b$ E
社友们应该能判断了。
/ v# N. d6 s) O# y: p, {- {8 P

点评

正解,,,,,,,  发表于 2014-8-28 10:39
