伟大工程巡礼 整座大桥的移动

[复制链接]
发表于 2013-2-3 11:26:31 | 显示全部楼层 |阅读模式

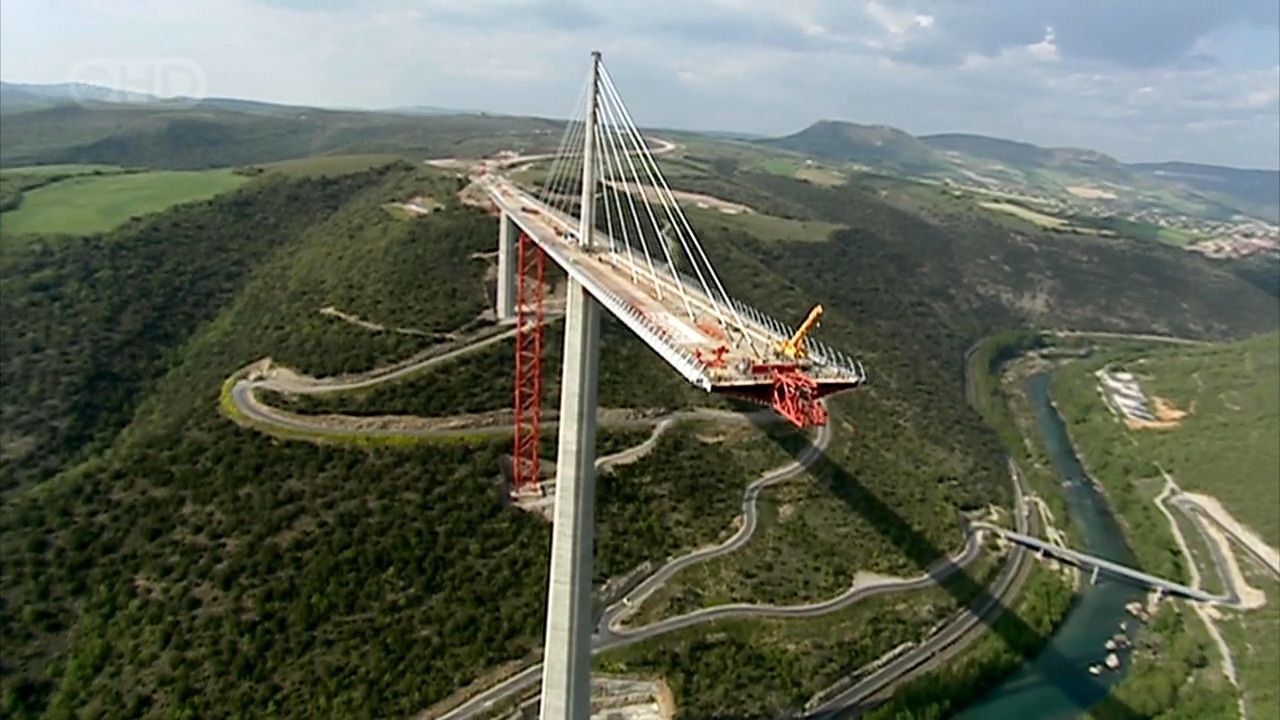

如图,米约大桥的建设,直接把桥做好,桥面,钢索,吊塔什么的,然后运到桥墩子上放着。
, [/ e% c; q$ F: Z2 C2 {9 ?3 F% z第一张图是示意图,用的是斜面,第二张图是液压缸的,第三个图是整个桥面移动之后的效果 (视频里能看到桥上还有施工人员、车辆、建筑材料等等,一起移走了)" H7 C' S2 _4 M5 |/ g/ q; _) k
具体动作就是上斜锲向前移动,此时有向上的力,然后带动桥一起向前;一段距离之后,下斜锲向前运动,于是上斜锲高度会有所降低,与桥面脱离;脱离后上斜锲向后运动,下斜锲向后运动(此时因为与桥面脱离,不会带动桥面往后运动);继续循环,上斜锲向前,顶起桥面,带动桥面向前运动
0 D* Q: n, [( c( J这玩意垫在房子下面,是不是也把房子给移走了9 ~( E5 I8 _( G
# A  n% c& a% ^3 U9 {& k

- ~' c0 \/ x( a8 d# a

示意图

示意图

. m: {) Q. ]9 r+ S, ]0 `. y' ?2 r8 l/ Q( t; _' M8 Q

液压缸

液压缸

4 v: L$ A* n; a! x5 w: ]. F) S7 a# N3 B
# o0 |0 @, [3 c7 l7 i% c8 L

整体图

整体图

  F$ A6 ]% m  O% g, ]$ V8 ^; g! i6 ?4 H; [$ G% w

8 t! ]" |6 w- b+ z: S8 @
回复

使用道具 举报

 楼主| 发表于 2013-2-3 11:49:15 | 显示全部楼层
液压缸看视频压力表为100Mpa量程;
+ \4 ^  D$ u* i( f- Y% Q+ \  ]4 J单次行程600mm,每循环需要4分钟
回复 支持 反对

使用道具 举报

发表于 2013-2-3 12:02:09 | 显示全部楼层
{:soso_e179:}
回复 支持 反对

使用道具 举报

发表于 2013-2-3 12:14:38 | 显示全部楼层
科技创造奇迹
回复 支持 反对

使用道具 举报

发表于 2013-2-3 18:07:03 | 显示全部楼层
大家伙啊,开眼界了
回复 支持 反对

使用道具 举报
