电极齿轮

为实现正确的设计，工具加工的准确必不可少。为此，本软件提供了电极齿轮的同步自动计算。

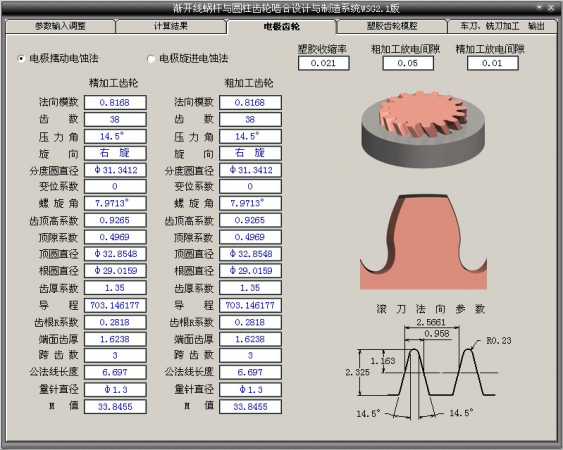

填写正确的塑胶收缩率，及精加工、粗加工放电间隙（单边放电间隙）后，第三页的界面有两种电火花加工方式供选择。




1. 精加工采用电极摆动电蚀法



有C轴高精度电火花机床的厂家，可以采用此法。
粗加工电极快速初成型，精加工电极模拟0齿差内外齿轮啮合机制进行电蚀加工，逐点滑动放电，易得到较高的精度和较低的粗糙度，总加工时间也能大大减低。

2. 精加工采用电极旋入电蚀法


一般的电火花机床，附加螺旋导轨也能进行电蚀加工。

无论采取上面哪种方法，软件都同步给出了用以加工电极齿轮的专用滚刀的精确参数，以保证初始工具的准确性：



另外，还提供了精确的3D电极齿轮模型，以及相应的公法线、M值测量模型，方便校对、检测，确保无误：

目成

提供齿轮模腔的3D模型，辅助测量：


同时也可观测到模腔与电极的放电间隙和形状差异：

目成

蜗杆加工问题，多被忽略。许多人甚至不甚清楚，与斜齿轮啮合，究竟哪种类型蜗杆最好。
当然是渐开线蜗杆。
一般认为，渐开线蜗杆加工困难。其实是难以得到精确的车刀或铣刀刃形曲线。
本软件提供精确的车刀、铣刀刃形参数及2D、3D图纸和模型，使得精度有保障。

目成

法向直廓蜗杆与渐开线蜗杆的车刀刃形理论误差

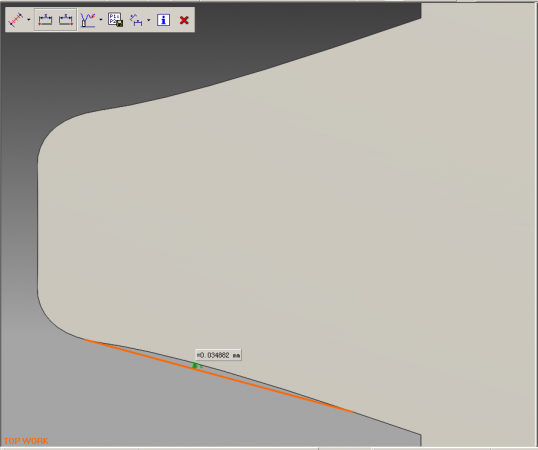

例，法向模数0.8，头数2，螺旋升角16.1°，两种蜗杆的车刀刃形误差（点击图片看大图）：


此种程度的误差，蜗杆转速超过10000rpm后，会产生明显的噪音。
