请问各位大佬这种图能画出来吗？

xyadaisiki · 发表于 2023-12-25 18:48:06

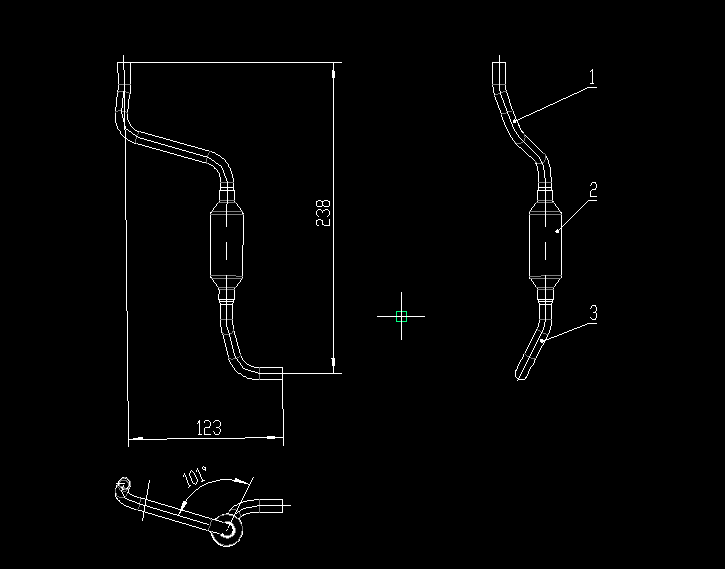

客户给的dwg格式的图纸，具体尺寸可以在二维图上测量，有误差但是很小，想问下能依靠这种图画出三维吗，另外如果能画的话该怎么画比较好

斯文棒棒 · 发表于 2023-12-25 18:49:27

曲线扫描，这模型不难。

xyadaisiki · 发表于 2023-12-25 19:14:22

斯文棒棒发表于 2023-12-25 18:49
曲线扫描，这模型不难。

是的，但这个曲线要怎么画比较方便

上海狐飞 · 发表于 2023-12-25 19:17:30

逆向工程

ィ心兂鎅 · 发表于 2023-12-25 19:23:40

三维投影曲线，简单的很

斯文棒棒 · 发表于 2023-12-25 20:09:24

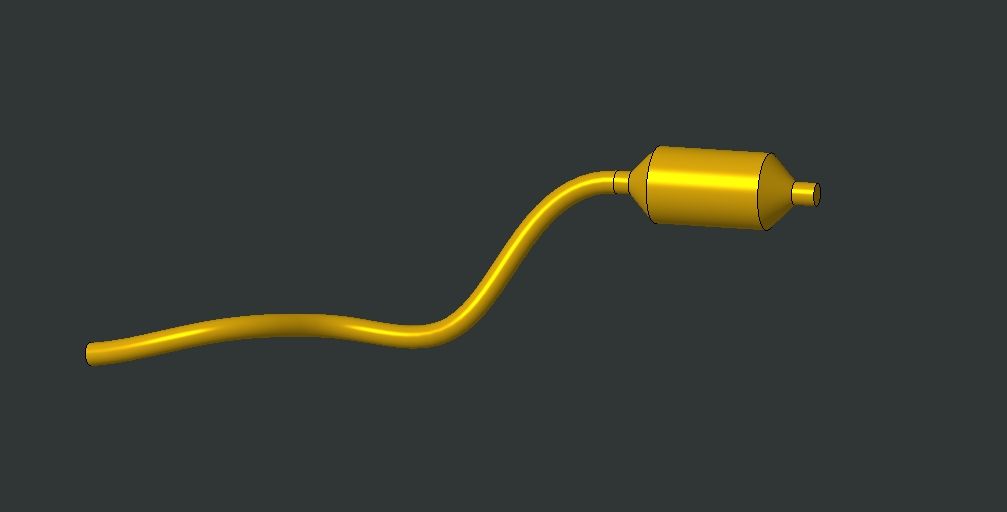

无聊随便弄了一下。

xyadaisiki · 发表于 2023-12-25 20:25:35

ィ心兂鎅发表于 2023-12-25 19:23
三维投影曲线，简单的很

这个三视图因为不是正对零件的每个部分，所以可能原来是一个半圆但三视图显示成了椭圆的一部分，测量的话是不显示半径的，这种要怎么画出来

ィ心兂鎅 · 发表于 2023-12-25 21:29:02

xyadaisiki 发表于 2023-12-25 20:25
这个三视图因为不是正对零件的每个部分，所以可能原来是一个半圆但三视图显示成了椭圆的一部分，测量的话 ...

直接拿三视图，投影就好了，你没按三视图片描过东西？

littlecan · 发表于 2023-12-26 08:19:16

你这个的关键点是不会复制粘贴吧。你把CAD图纸复制到三维软件，然后XXOO

andriycike · 发表于 2023-12-26 08:22:25

先画成折线，然后做圆角
