solidworks MBD(无纸化制图)

[复制链接]
发表于 2023-3-21 10:01:59 | 显示全部楼层 |阅读模式
最近发现关于3D制图,有不少国标,比如GB/T 26099.1-GB/T 26099.4系列,从零件图到装配图都有一些要求对于3D图纸尺寸标注,也有不少标准,比如ISO16792-2015,GB/T 24734
除了军工企业,在别的行业个人还没见过有公司采用3D生产图(无纸化办公)
因此,想问问大家,有用3D尺寸标注的公司吗?如果有的话,方便介绍一下使用情况和效果吗

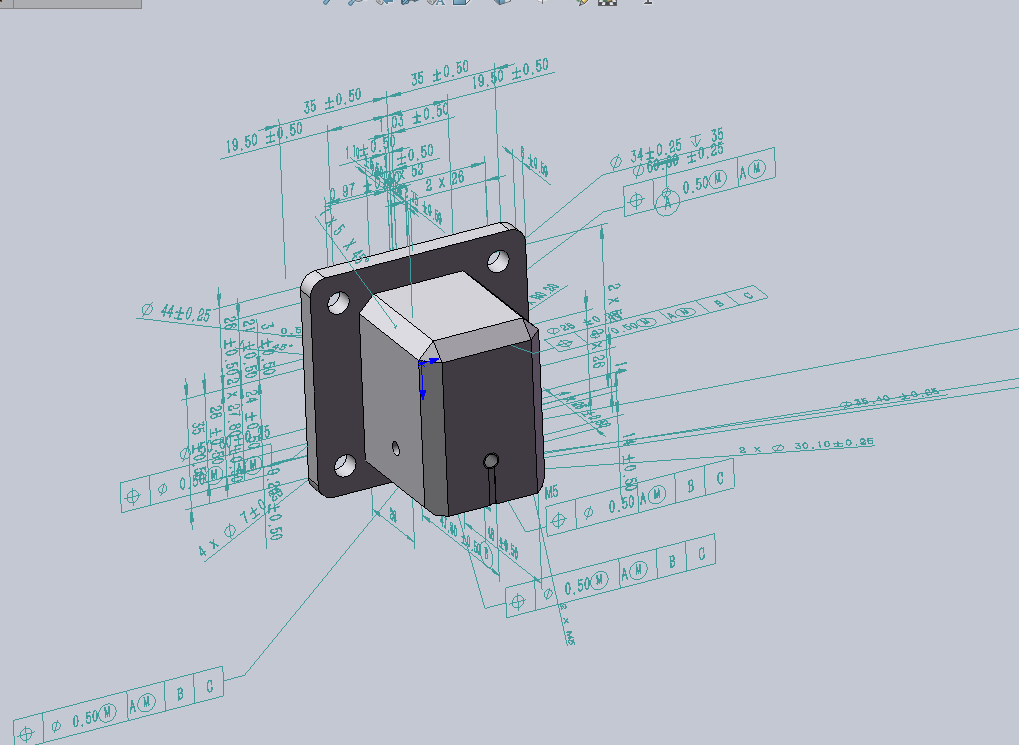

附图是一张solidworks MBD自动标注的尺寸

三维标注

三维标注
回复

使用道具 举报

发表于 2023-3-21 10:27:36 | 显示全部楼层
无法直接观看,工人也会看头晕掉。
只是简单教学图形,或是5个以内的尺寸标识作为现场临时使用等场景受限
或者我还没有更加深入了解用法,我个人目前没有使用中。
回复 支持 反对

使用道具 举报

发表于 2023-3-21 10:33:34 | 显示全部楼层
MBD需要整个机械行业同步推行, 我们单个工段很难推进. 所以目前MBD只能在一些封闭的特殊行业实施, 如军工/航空等
回复 支持 反对

使用道具 举报

发表于 2023-3-21 10:48:52 | 显示全部楼层
7x5x45°是什么鬼???

点评

这个图尺寸是系统自动生成的,比较乱,我放上来只是为了展示solidworks的MBD功能  发表于 2023-3-22 18:18
回复 支持 反对

使用道具 举报

发表于 2023-3-21 11:54:17 | 显示全部楼层
东海fyh126 发表于 2023-3-21 10:48
7x5x45°是什么鬼???

老哥看的细
回复 支持 反对

使用道具 举报

发表于 2023-3-21 13:24:46 | 显示全部楼层
感觉不是很好看
回复 支持 反对

使用道具 举报

发表于 2023-4-18 19:47:19 | 显示全部楼层
你好,请问你使用 SW-MBD多久了?我有些问题想讨教!
回复 支持 反对

使用道具 举报

 楼主| 发表于 2023-5-17 17:10:38 | 显示全部楼层
飞鹰在天 发表于 2023-4-18 19:47
你好,请问你使用 SW-MBD多久了?我有些问题想讨教!

我也没用过,我是想看看有没有人用,用的怎么样
回复 支持 反对

使用道具 举报

发表于 2023-5-17 17:21:20 | 显示全部楼层
东海fyh126 发表于 2023-3-21 10:48
7x5x45°是什么鬼???

7个5*45的倒角吧
回复 支持 反对

使用道具 举报
