凸轮槽转弯加爬升怎么画出来？

发表于 2022-9-5 09:46:24 | 显示全部楼层 |阅读模式

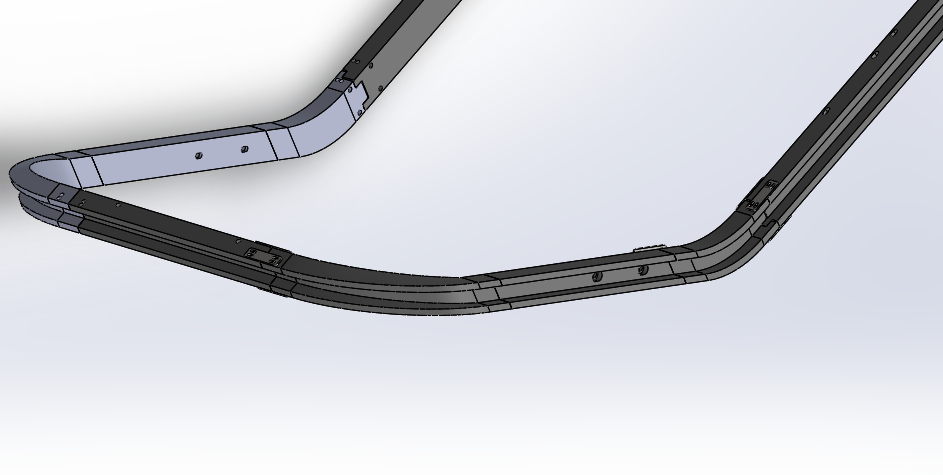

这是一个凸轮随动器的轨道。在一段需要转弯加爬升，我用扫描命令画的，中间槽的尺寸变了。请教大家怎么才能画出来？先谢谢了！

回复

使用道具举报

发表于 2022-9-5 10:03:37 | 显示全部楼层

能用引导线控制下吗

回复支持反对

使用道具举报

长颈鹿大师兄

发表于 2023-3-16 14:23:36 | 显示全部楼层

考虑过实际加工成型的问题吗?

回复支持反对

使用道具举报

发表于 2023-3-16 16:07:13 | 显示全部楼层

真高端，想知道承载轨道是啥样子的
