尺寸公差标注问题

cho1105 · 发表于 2022-7-7 22:48:57

这是书上的一个图，感觉这个LP没有意义啊。GN已经代表了对拟合要素进行尺寸评价，评价拟合要素尺寸时肯定是垂直于拟合中心面的吧，还有必要再加个LP强调垂直拟合中心面吗？难道这个LP还有别的说法？求指教！

shentu · 发表于 2022-7-8 09:13:20

这是哪国标准？工作十多年的人表示看不懂。

shentu · 发表于 2022-7-8 09:15:37

攻城狮老李 · 发表于 2022-7-8 09:20:29

本帖最后由攻城狮老李于 2022-7-8 09:21 编辑

GN是最小外接圆尺寸，是全局，用来评价圆度，
LP是对应点尺寸，是局部，就是用游标卡尺测量的结果；

使用LP的意义是要求任意一处的外径都符合尺寸公差要求

联合使用表示对尺寸有包容原则要求。

包容原则是指尺寸要素的尺寸不仅控制大小，而且控制其形状。

cho1105 · 发表于 2022-7-8 16:25:36

|shentu发表于 07-08 09:13这是哪国标准？工作十多年的人表示看不懂。

中国的标准，GB/T38762.1-2020了解一下～对应的ISO标准是14405-1:2016

cho1105 · 发表于 2022-7-8 16:28:39

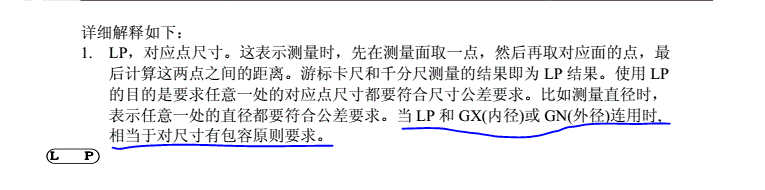

|shentu发表于 07-08 09:15<img src="http://www.cmiw.cn/data/attachment/forum/202207/08/091530ri1fck40u5cu4pqc.png" border="0" alt="">

我其实想问的就是这个，为什么GN和LP连用就相当于包容原则E了？或者说如果没有LP，只有GN，单纯的GN（最小外接尺寸要求）和包容要求的区别在哪？

cho1105 · 发表于 2022-7-8 16:44:22

|攻城狮老李发表于 07-08 09:20 本帖最后由攻城狮老李于 2022-7-8 09:21 编辑

GN是最小外接圆尺寸，是全局，用来评价圆度，
LP是对应点尺寸，是局部，就是用游标卡尺测量的结果；


使用LP的意义是要求任意一处的外径都符合尺寸公差要求

联合使用表示对尺寸有包容原则要求。


包容原则是指尺寸要素的尺寸不仅控制大小，而且控制其形状。

您对GN和LP的理解是不对的。GN是最小外接尺寸，这个没问题，但是用来评价圆度这个就说不过去了。另外LP两点尺寸虽然有时可以用游标卡尺测量，但是反过来说，游标卡尺测量的就是LP这是不对的。尺寸带不带LP都可以用游标卡尺测量，游标卡尺测得的结果有时并不是LP值。Lp值代表任意处尺寸都符合公差，这个也是不对的，任意处尺寸符合公差应该是ACS（any cross section），不是LP。

yzugwh · 发表于 2022-7-8 22:02:15

参考我这篇贴子
http://www.cmiw.cn/thread-1013417-5-1.html

yzugwh · 发表于 2022-7-8 22:05:27

cho1105 发表于 2022-7-8 16:28
我其实想问的就是这个，为什么GN和LP连用就相当于包容原则E了？或者说如果没有LP，只有GN，单纯的GN（最小 ...

想像下有个正圆边缘被切掉一小块，其GN尺寸没有变化，但LP就不一样了，变小了

cho1105 · 发表于 2022-7-9 21:36:27

|yzugwh发表于 07-08 22:02参考我这篇贴子
[url]http://www.cmiw.cn/thread-1013417-5-1.html

感谢浩哥！看了您的帖子豁然开朗，果然是我之前理解的有问题。我刚刚接触GDT时间不算长，对这方面也比较感兴趣，希望能看到您更多的文章，关注了您的公众号了～
