超全!十几种电容分类的详解

[复制链接]
发表于 2022-5-6 13:34:04 | 显示全部楼层 |阅读模式
01
瓷介电容器
$ t7 [2 ^! I& o+ S% ]2 f" v! ^

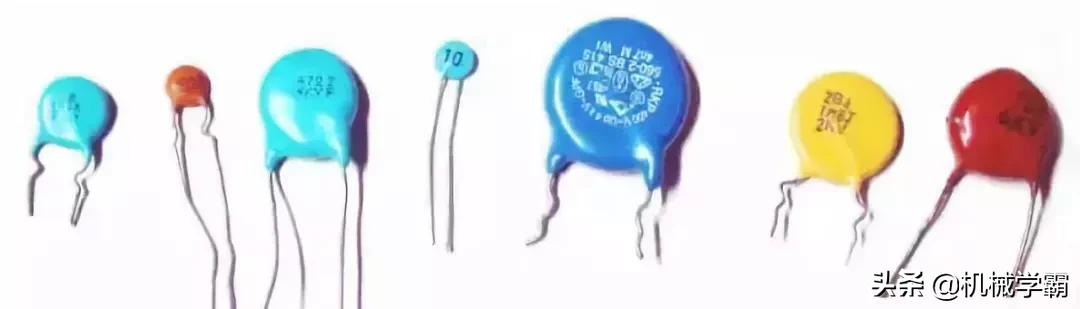

此电容器用陶瓷材料作介质,在陶瓷表面涂覆一层金属(银)薄膜,再经高温烧结后作为电极而成。瓷介电容器又分为1类电介质(NPO、CCG)、2类电介质(X7R、2X1)和3类电介质(Y5V、2F4)瓷介电容器。
5 \# b7 w# e8 |

6 [$ `# Y7 r5 M! k
  • 特点
    ( `- S; e1 V. a3 G: d
1类瓷介电容器具有温度系数小、稳定性高、损耗低、耐压高等优点。最大容量不超过1 000 pF,常用的有CC1、 CC2 、CC18A、CC11、CCG等系列。

! s4 s6 R. Q7 c$ c
2、3类瓷介电容器其特点是材 料的介电系数高,容量大(最大可达0.47 μF)、体积小 、 损耗和绝缘性能较1类的差。
$ |' R4 h9 {& x4 M/ O2 ~! a7 s1 w
  • 用途8 V- K. ]; `8 g
1类电容主要应用于高频电路中。2、3类广泛应用于中、低频电路中作隔直、耦合、旁路和滤波等电容器使用。常用的有CT1、CT2、CT3等三种系列。

6 H* o5 n/ @# Z6 M( ^5 {
02
涤纶电容器

" W: M! H" {0 Y, N

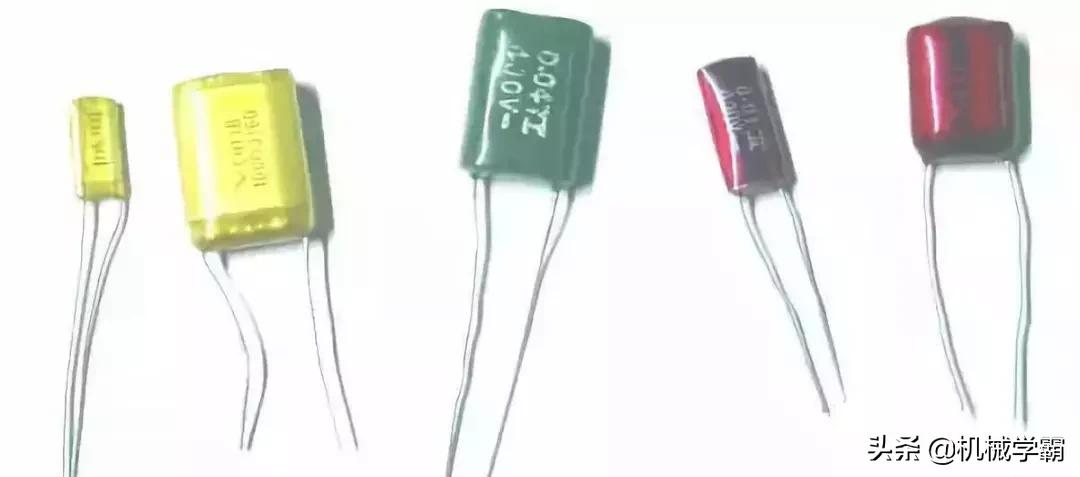

涤纶电容器,是用有极性聚脂薄膜为介质制成的具有正温度系数(即温度升高时,电容量变大)的无极性电容。

( e4 |4 x1 _6 B) f
4 F% V4 c: {, T, @
耐高温、耐高压、耐潮湿、价格低。一般应用于中、低频电路中。常用的型号有CL11、CL21等系列。
; ?+ Z$ H3 |! h% u! w$ F8 w
03
聚苯乙烯电容器

5 ^% w: d# O% c& M; H$ v

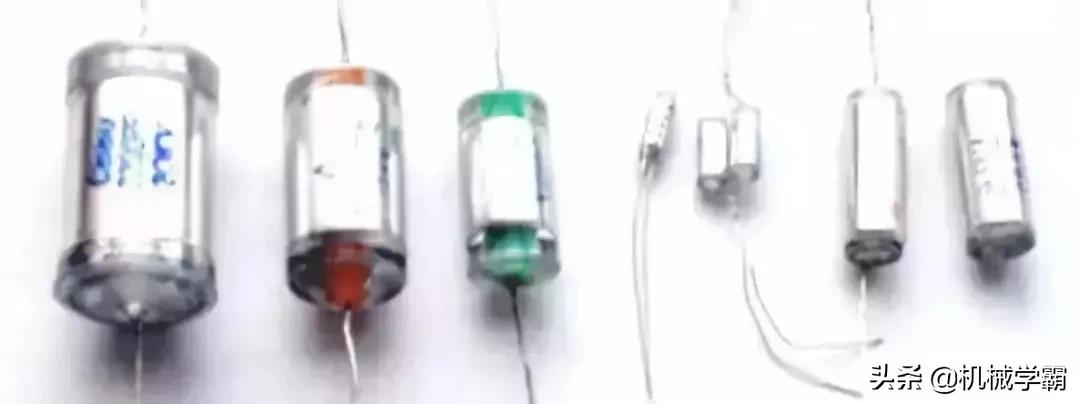

此种电容器有箔式和金属化式两种类型。
$ M/ W# o, `  S6 I# m
箔式绝缘电阻大,介质损耗小,容量稳定,精度高,但体积大,耐热性较差;金属化式防潮性和稳定性较箔式好,且击穿后能自愈,但绝缘电阻偏低,高频特性差。
! y/ j4 ~) k: I& l- D

2 s7 u" I; p- U, J: ~
一般应用于中、高频电路中。常用的型号有CB10、CB11(非密封箔式)、CB14~16(精密型)、CB24、CB25(非密封型金属化)、CB80(高压型)、 CB40 (密封型金属化)等系列。

4 q9 A- _4 z4 C( {
04
聚丙烯电容器

9 p3 Q" G. m" O5 p/ M5 G3 @" `$ o

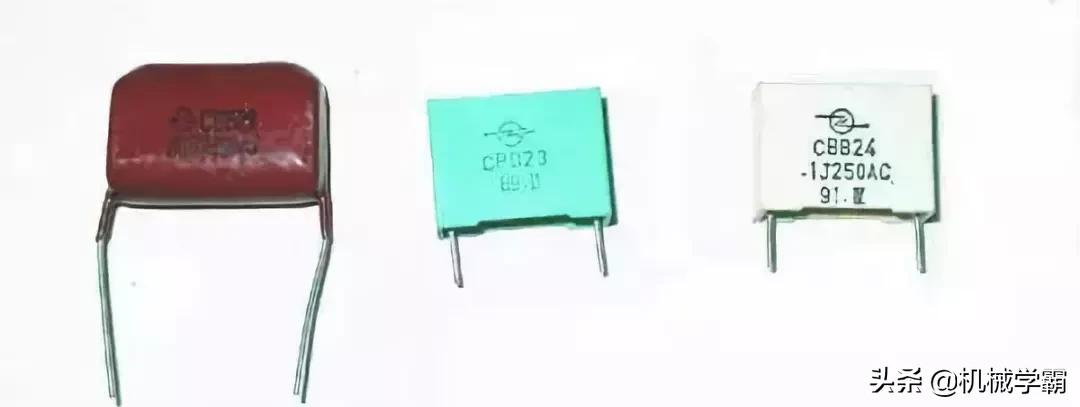

用无极性聚丙烯薄膜为介质制成的一种负温度系数无极性电容。有非密封式(常用有色树脂漆封装)和密封式(用金属或塑料外壳封装)两种类型。损耗小,性能稳定,绝缘性好,容量大。

  E# v2 J3 a2 a
( z" k' b1 _& h2 O  g8 S
一般应用于中、低频电子电路或作为电动机的启动电容。常用的箔式聚丙烯电容:CBB10、CBB11、CBB60、 CBB61 等;金属化式聚丙烯电容:CBB20、CBB21、CBB401 等系列。

3 F0 h/ \6 Y! Y$ P2 a0 B( F
05
独石电容器

& s0 h; }  _3 r7 g/ n- H2 Q. l

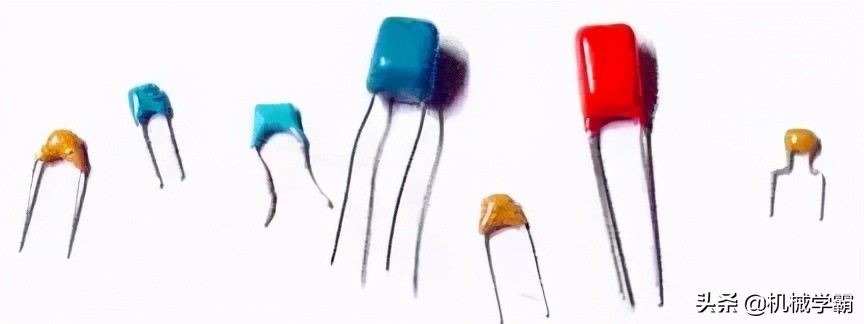

独石电容器是用钛酸钡为主的陶瓷材料,烧结制成的多层叠片状超小型电容器。
1 A  {4 p# V* L2 a, Y0 O
优点是性能可靠、耐高温、耐潮湿、容量大(容量范围1 pF ~ 1 μF)、漏电流小等优点。缺点是工作电压低(耐压低于100 V)。
$ g' l+ {+ \& s6 x
& z0 `! i1 K3 j+ r
广泛应用于谐振、旁路、耦合、滤波等。常用的有CT4(低频)、CT42(低频);CC4(高频)、CC42(高频)等系列。
- G0 z( o, ~! H& S/ M7 U; m7 `' T$ D6 M) L
06
云母电容器
6 {$ Z' v  j. F2 j" H" a0 h

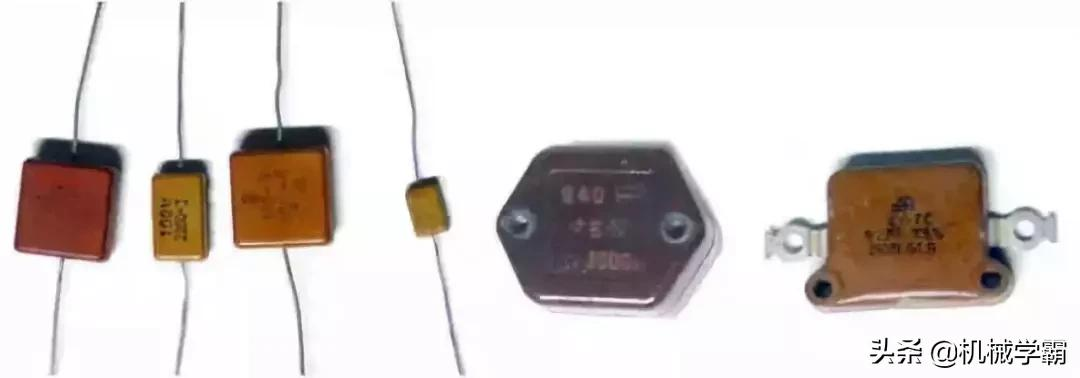

云母电容器是采用云母作为介质,在云母表面喷一层金属膜(银)作为电极,按需要的容量叠片后经浸渍压塑在胶木壳(或陶瓷、塑料外壳)内构成。
( l! h4 Y1 H+ x& h  R
稳定性好、分布电感小、精度高、损耗小、绝缘电阻大、温度特性及频率特性好、工作电压高(50 V~7 kV)等优点 。
( g7 F* w6 h: P- u& S! I$ u
4 }6 d7 L' t9 P- f. e
一般在高频电路中作信号耦合、旁路、调谐等使用。常用的有CY、CYZ、CYRX等系列。

3 y6 |4 Y/ r- A+ ]0 m9 b/ B  S
07
纸介电容器
; h( w' K2 t) J: J4 }
纸介电容器是用较薄的电容器专用纸作为介质,用铝箔或铅箔作为电极,经卷饶成型、浸渍后封装而成。电容量大(100 pF~100 μF)工作电压范围宽,最高耐压值可达6.3 kV。

7 i7 S% f& A; I) ]. l3 v' u7 g

, O6 V8 n  O; c1 }7 K' V' Y
体积大、容量精度低、损耗大、稳定性较差。常见有CZ11、CZ30、CZ31、CZ32、CZ40、CZ80等系列。
9 J2 u  d9 Z9 z7 [
08
金属化纸介电容器
8 |; i; z4 R% j( m+ [( d8 K
金属化纸介电容器采用真空蒸发技术,在涂有漆膜的纸上再蒸镀一层金属膜作为电极而成。

! F5 J9 F9 \6 E! P5 G; u

# y) R% i8 ]$ ]0 X$ p$ z8 u! _  V
与普通纸介电容相比,体积小,容量大,击穿后能自愈能力强。

" \# ~: y, N  f) @2 i1 V
09
铝电解电容器

# W8 G! C9 j) N, T$ c
有极性铝电解电容器是将附有氧化膜的铝箔(正极)和浸有电解液的衬垫纸,与阴极(负极)箔叠片一起卷绕而成。外型封装有管式、立式。并在铝壳外有蓝色或黑色塑料套。

5 |9 l3 P1 [" R' y% o- X
  |& S% C. A1 O( E4 R* ?& s/ G
优点是容量范围大,一般为1~10 000 μF,额定工作电压范围为6.3 V~450 V。缺点是介质损耗、容量误差大(最大允许偏差+100%、–20%)耐高温性较差,存放时间长容易失效。
/ G% W% J# g4 I+ B4 b
通常在直流电源电路或中、低频电路中起滤波、退耦、信号耦合及时间常数设定、隔直流等作用。注意:不能用于交流电源电路。在直流电源中作滤波电容使用时极性不能接反。

6 t/ r- h+ S2 D7 k1 n( u' Y/ k
10

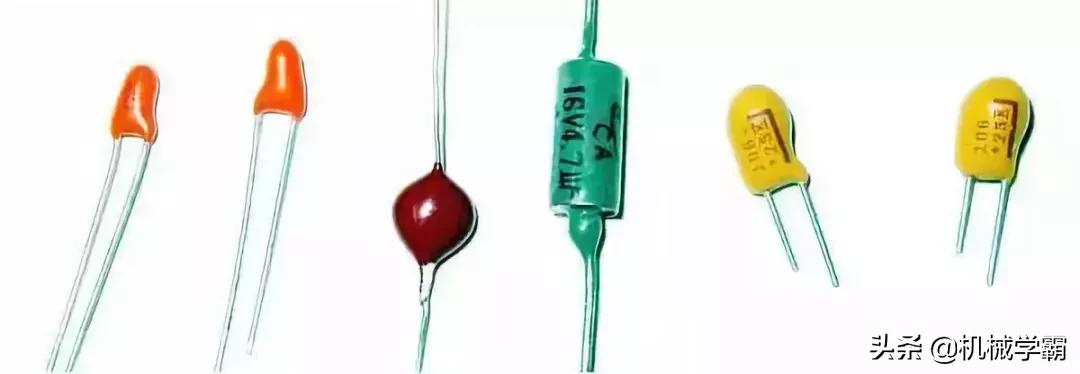

钽电解电容器
6 o3 Q! W% v8 W2 [  R5 A; k
钽电解电容器有两种形式:
  • 箔式钽电解电容器。内部采用卷绕芯子,负极为液体电解质,介质为氧化钽。型号有 CA30、CA31、CA35、CAk35等系列。
  • 钽粉烧结式。阳极(正极)用颗粒很细的钽粉压块后烧结而成。封装形式有多种。型号有CA40 、CA41、CA42、CA42H、CA49、CA70(无极性)等系列。
    - i( v8 \) W: N5 J  l# M

6 R9 E/ ?  [+ g1 u6 L
/ q- ?; z3 q$ U# N" G7 `2 u/ i2 s5 A
+ K. n7 v* i4 M& e% i4 ]2 ]* F! v
优点是介质损耗小、频率特性好、耐高温、漏电流小。缺点是生产成本高、耐压低。广泛应用于通信、航天、军工及家用电器上各种中 、低频电路和时间常数设置电路中。
6 m2 T4 ?; [* b# T% j7 p  X
11
云母微调电容器
* d, `7 f4 O- H2 d% C

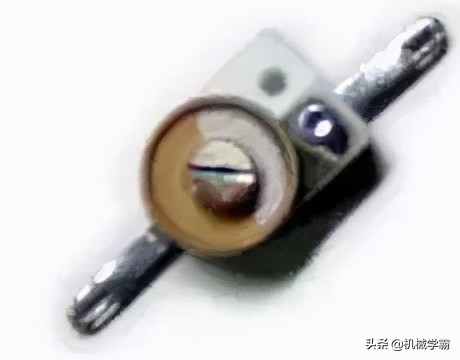

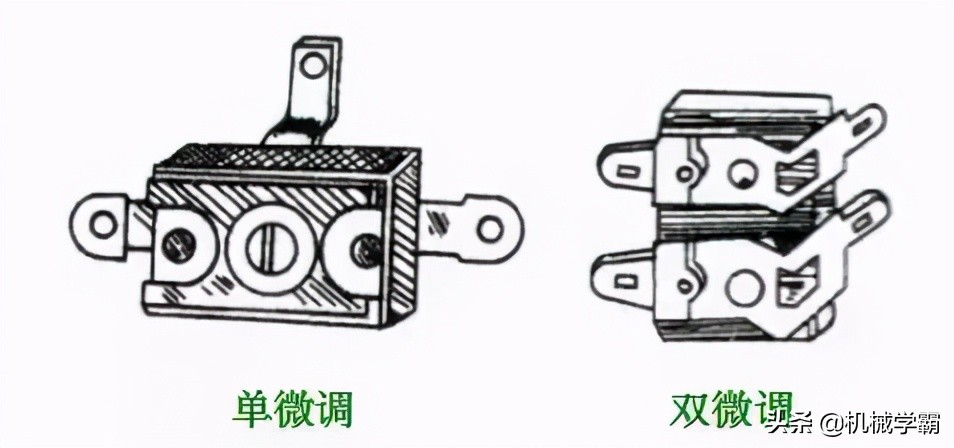

云母微调电容器由定片和动片构成,定片为固定金属片,其表面贴有一层云母薄片作为介质,动片为具有弹性的铜片或铝片,通过调节动片上的螺钉调节动片与定片之间的距离,来改变电容量。云母微调电容器有单微调和双微调之分。
; v: A. R" N3 _$ H% z
  [4 s. q5 |: K" ^2 @" O
优点是电容量均可以反复调节。应用于晶体管收音机、电子仪器、电子设备中。

: J3 ~& f* q( H* h6 Y& w! r
12
瓷介微调电容器

) A/ K+ A' }" ^* t/ n0 b
瓷介微调电容器是用陶瓷作为介质。在动片(瓷片)与定片(瓷片)上均镀有半圆形的银层,通过旋转动片改变两银片之间的相对位置,即可改变电容量的大小。
& {) d" t+ c) @# c) _$ x
; `, ~3 ^' x6 i0 t# p- w
体积小,可反复调节,使用方便。应用于晶体管收音机、电子仪器、电子设备中。

; {) }$ f) w# b  q# ^8 U( \7 S* i
13
薄膜微调电容器

- Y2 P" ]7 K1 l- X/ S; j
薄膜微调电容器是用有机塑料薄膜作为介质,即在动片与定片(动、定片均为半圆形金属片)之间加上有机塑料薄膜,调节动片上的螺钉,使动片旋转,即可改变容量。薄膜微调电容器一般分为双微调和四微调。有的密封双连或密封四连可变电容器上自带薄膜微调电容器,将微调电容器安装在外壳顶部,使用和调整就更方便了。

+ Z+ H9 Z3 V( Z: y# k9 m
3 `/ z# a# d, G- x$ n6 _
体积小,重量轻,可反复调节,使用方便。应用于晶体管收音机、电子仪器、电子设备中。

' [, I, I+ ~: b3 P8 n7 A3 E. A! _
14
空气可变电容器
: H) g6 D; l# A1 q' F
电极由两组金属片组成。一组为定片,一组为动片,动片与定片之间以空气作为介质。当转动动片使之全部旋进定片时,其电容量最大,反之,将动片全部旋出定片时,电容量最小。空气可变电容器有单连和双连之分(见下图)。
! [! f! E5 d+ u- ~

  @* a# p7 l/ \5 r1 N" ~* A9 u
优点是调节方便、性能稳定、不易磨损。缺点是体积大。应用于收音机、电子仪器、高频信号发生器、通信电子设备。

9 }  d' `1 u' l2 B  K
15
薄膜可变电容器

$ o: E7 n0 B4 x4 ^- {7 P
薄膜可变电容器是在其动片与定片之间加上塑料薄膜作为介质,外壳为透明或半透明塑料封装,因此也称密封单连或密封双连和密封四连可变电容器。
# x! t$ E+ Y5 X  a8 v8 e5 I! q3 ~8 G
+ C2 m& }. {6 Q% i" Z% h
优点是体积小、重量轻。缺点是杂声大、易磨损。单连主要用在简易收音机或电子仪器中;双连用在晶体管收音机和电子仪器、电子设备中;四连常用在AF/FM多波段收音机。
0 l' {4 R$ \5 {- o
16
聚丙乙烯电容

5 F6 |* g( B% j! ?& O7 A5 z

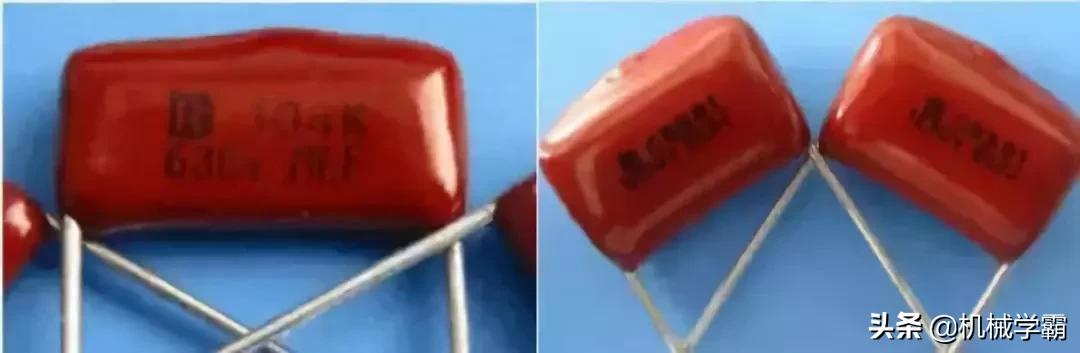

CBB电容以金属化聚丙烯膜串联结构型式,能抗高电压、大电流冲击,具有损耗小,电性能优良,可靠性高和自愈性能。

. j5 c6 E) U2 Y% f4 L7 ~/ C
1 \7 p; G& g# t* O& L5 n4 N
优点是介电常数较高,体积小,容量大,稳定性比较好,能抗高电压、大电流冲击,具有损耗小,电性能优良,可靠性高和自愈性能。缺点是温度系数大。代替大部分聚苯或云母电容,用于要求较高的电路。
% l" _# w) h" m  E
17
安规电容

2 ]. O9 x$ W1 _2 u
安规电容的组成一般是由介质、电极、外壳、封装、引脚五个部分组成的。其介质一般是由聚丙烯膜组成;电极是由金属真空蒸发层组成;外壳一般是以阻燃PBT塑壳(UL94V-0)为主;封装一般是由阻燃环氧树脂(UL94V-0)组成;而引脚是以镀锡铜包钢线而组成。

% B% \+ D  {0 X

+ w0 Q3 c( h, ?% a" L1 W1 B0 x
失效后,不会导致电击,不危及人身安全。x电容是跨接在电力线两线(L-N)之间的电容,用于抑制差模干扰,一般选用金属薄膜电容。Y电容是分别跨接在电力线两线和地之间(L-E,N-E)的电容,一般是成对出现,抑制共模干扰,用于电源市电输入端即电容器失效后,不会导致电击,不危及人身安全。
