30余种除尘工艺动态图，收藏这一篇就够了

机极级技

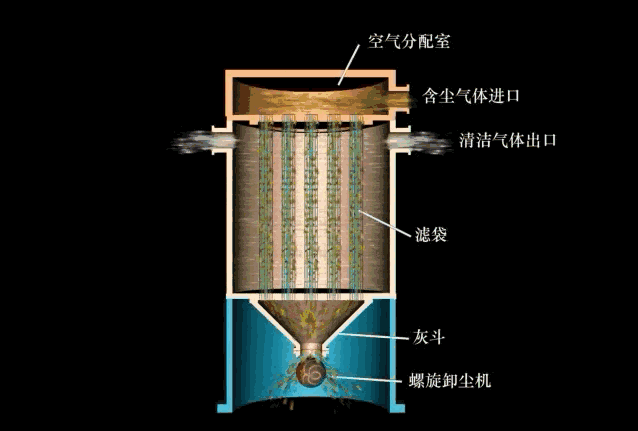

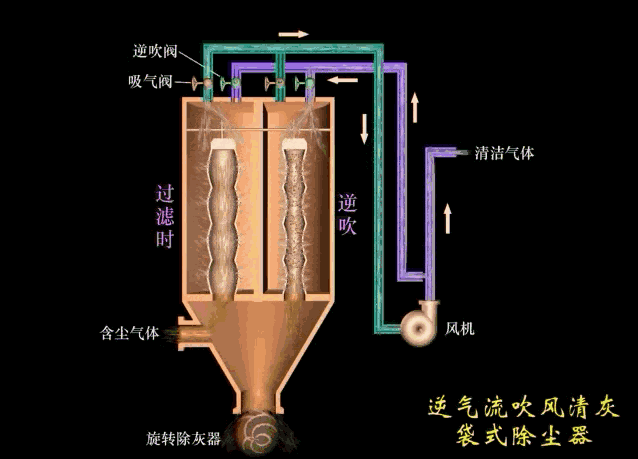

1. 袋式除尘器

' ^% M3 z  j1 e
7 U: [; V) g- S4 }

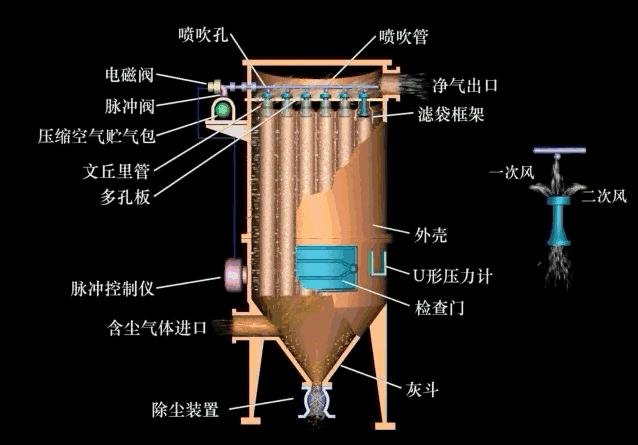

2. 脉冲喷吹清灰方式

' u5 Z& E, d. H2 s, ~( w
) g0 f. t' h  Q& c$ K# n# D

3. 机械清灰式

0 t6 A6 x3 t! @' ~0 h" i
7 R! f: Z( ?' g5 P$ D/ g

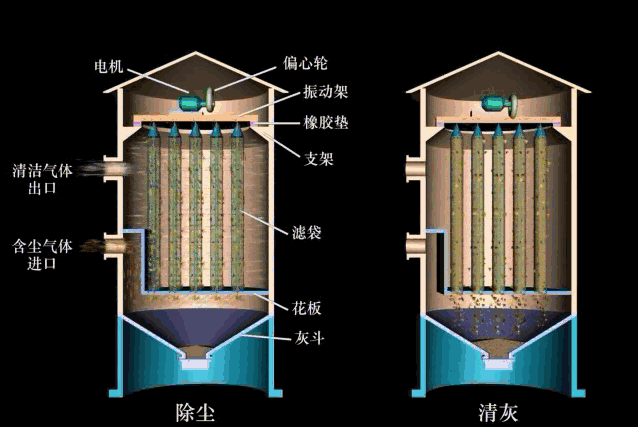

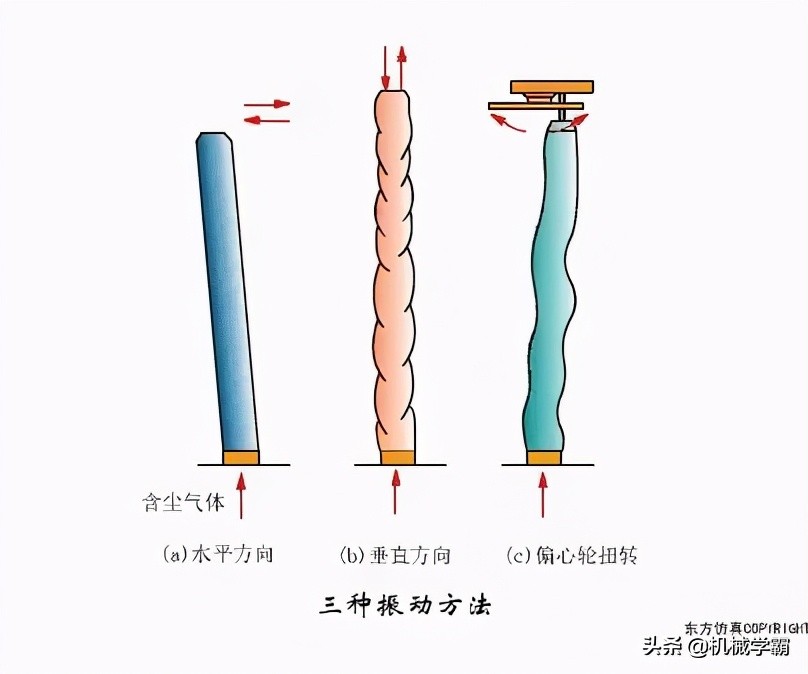

根据振动方式不同，可分为水平振动、垂直振动、扭曲振动三种形式，如图所示。

（a）为水平振动，有顶部和中部振动两种；

（b）为垂直振动，它利用偏心轮装置振打滤袋框架或定期提升滤袋框架进行清灰；

* f1 L9 c) Z* c8 c9 i

（c）为扭曲振动，它利用机械传动装置定期将滤袋扭转一定角度，使尘粒脱落。

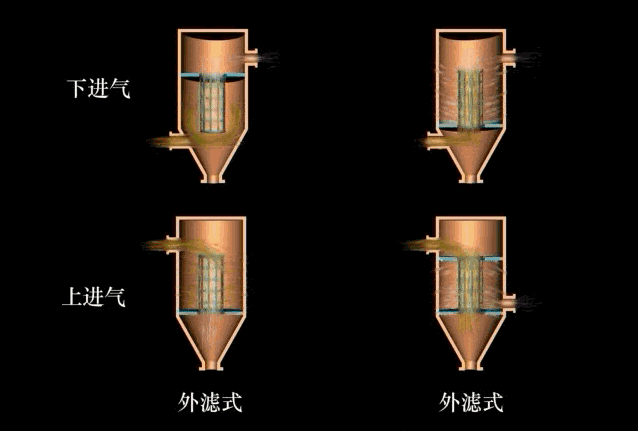

4. 内外滤式

2 f' X! B) J: A+ B
. m1 N! _' ?( s- K: h

5. 上进风、下进风式

* @6 l' J% a% t* q6 ]$ g" E; @8 ~

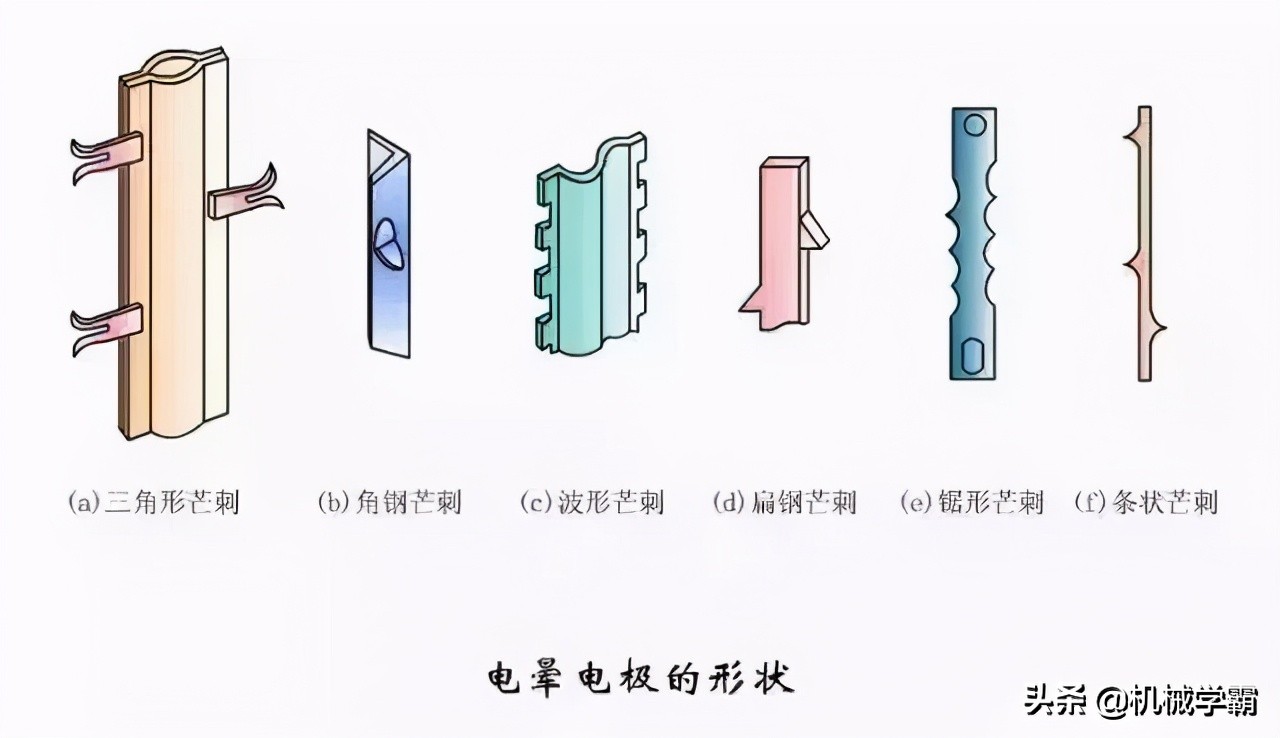

7 i5 |$ I" t3 U1 n3 `# w电除尘式除尘器

7 b8 B& q" V" o! ~- s7 {
1 j9 t' a! y6 f

/ l' O8 b9 X. q( w& R' f

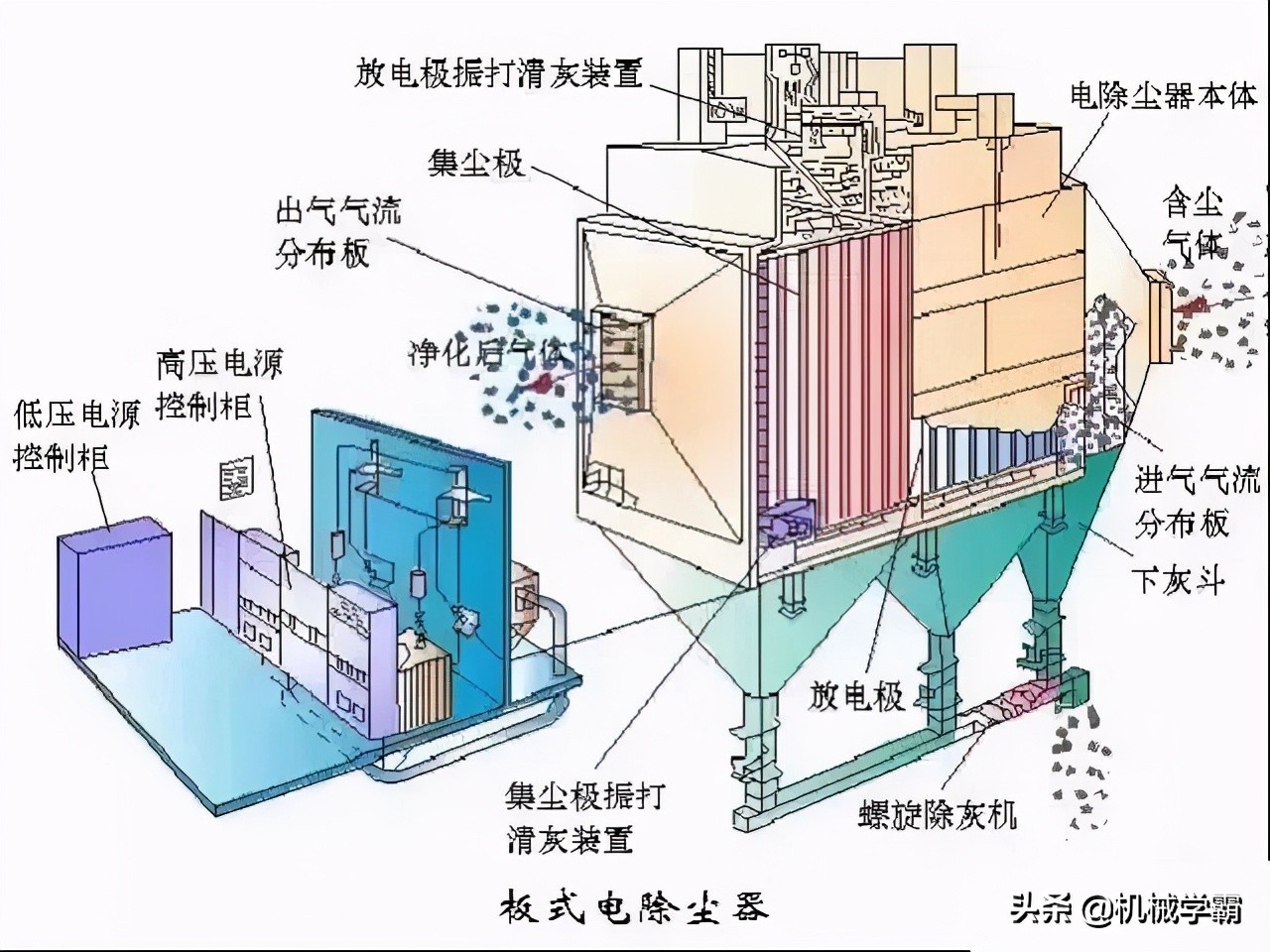

1. 按除尘器的形式分类

按除尘器的形式分为管式电除尘器和板式电除尘器。

6 k- X4 t1 U5 ~* n

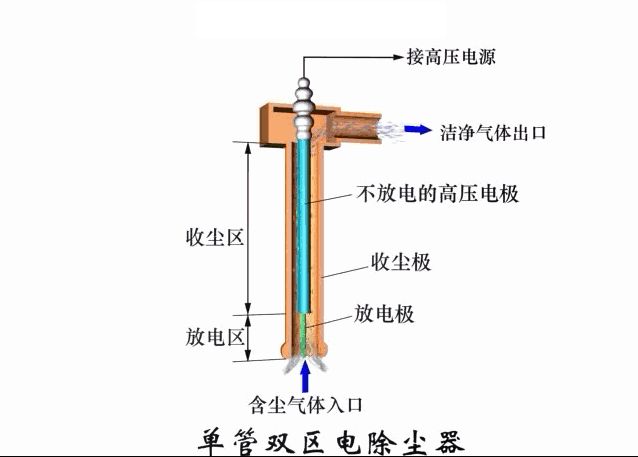

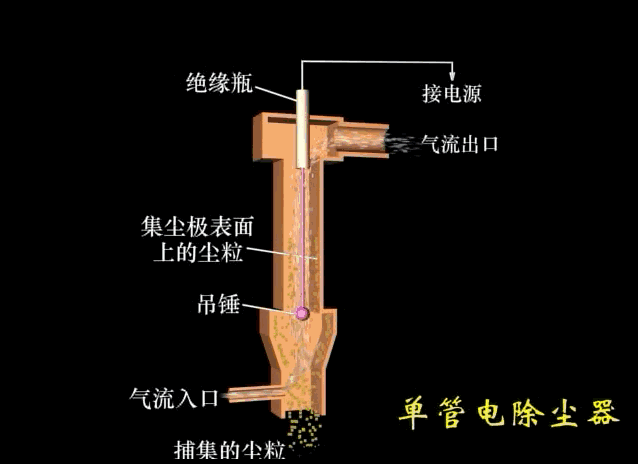

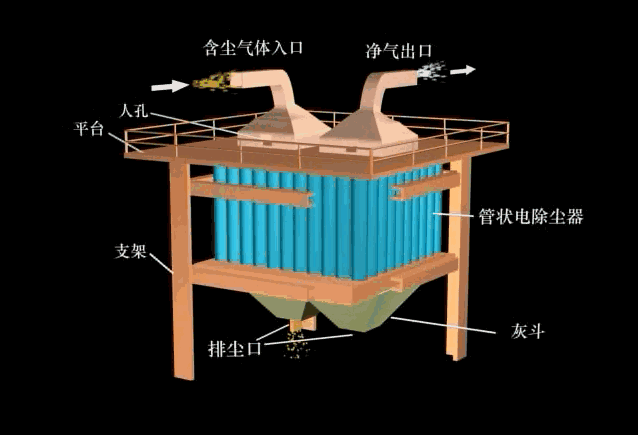

管式电除尘器：

1 }0 Z$ V# d% _1 E9 j+ D, N. _& ?


+ O/ B3 J1 X8 a

板式电除尘器：

9 i" p5 H2 c5 u* s

2. 按除尘板和电晕极的不同配置分类

; Z. V+ B+ ^+ S& R6 ^+ X

按除尘板和电晕极的不同配置分为单区电除尘器和双区电除尘器

8 w4 D; o, o6 x0 f' i6 a

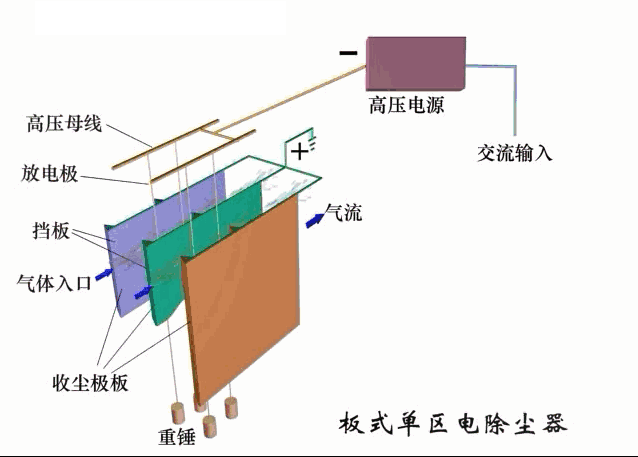

单区电除尘器：

, w7 C4 m3 d2 }- g) f* u- H
' m: Z" j+ M4 G- t

这种电除尘器的收尘板和电晕极都安装在同一区域内，所以粉尘的荷电和捕集在同一区域内，所以粉尘的荷电和捕集在同一区域内完成，单区电收尘器是被广泛采用的电除器装置。

. B6 }7 K  p; ]6 q; i; ^

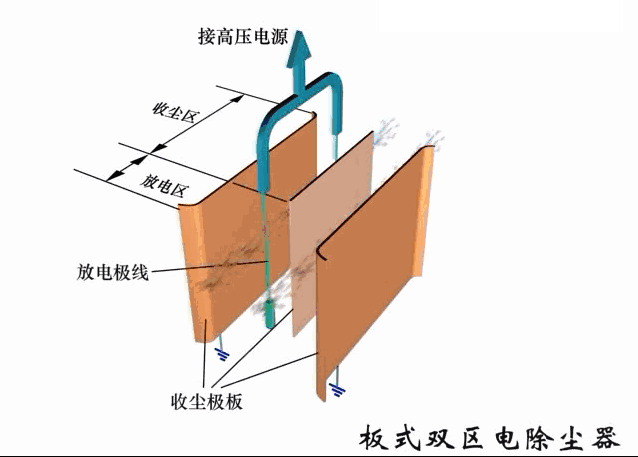

双区电除尘器：

. \4 a% C/ V% Y3 `5 X4 J6 h

3. 按电极清灰方式不同分类

$ f1 \# h# I4 g- c

按电极清灰方式不同分为干式电除尘、湿式电除尘、雾状粒子捕集器和半湿式电除尘器等。

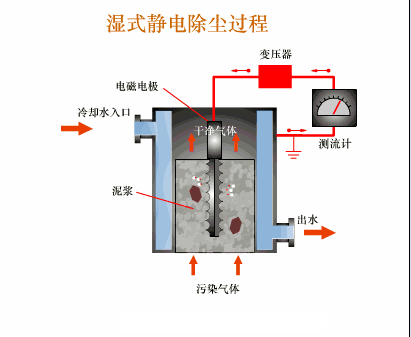

湿式电除尘器：

5 _* C) r" r4 C% T+ a) ]% Z
, n! |/ l1 @  I, w2 ~8 m8 F

4. 按气体在电除尘器内的运动方向分类

按气体在电除尘器内的运动方向分为立式电除尘器和卧式电除尘器。

* c2 k* E5 O4 N% I  H

机械式除尘器

- V+ S* j; @& n  p0 _

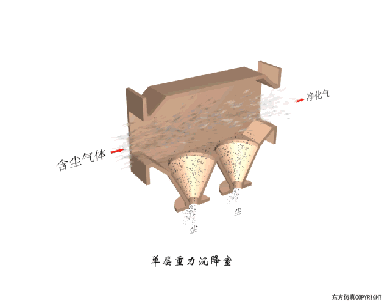

1. 重力沉降室

1 E/ T, Z% C$ O8 X. o: ?

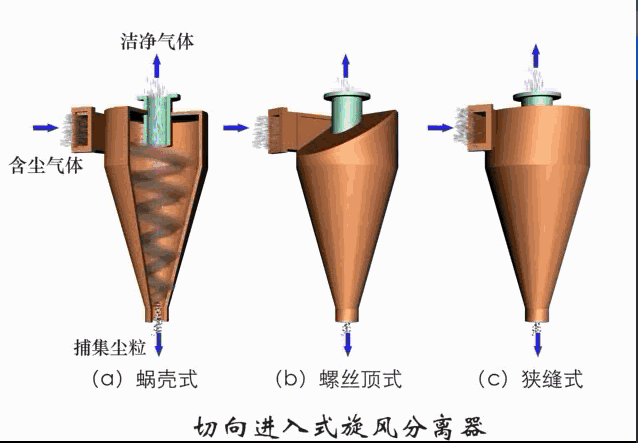

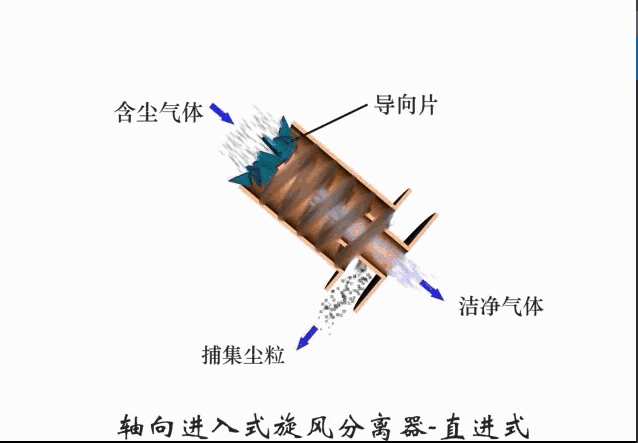

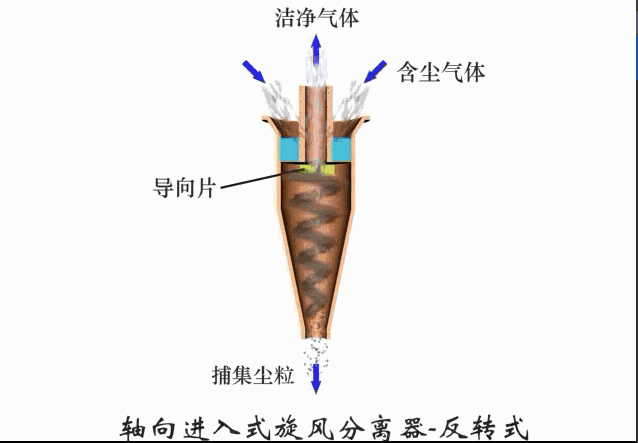

2. 旋风分离器

: f2 @0 _# w9 T$ r1 m; O$ N! @
/ d: {! U' k/ ~# F1 @8 V5 Q! k

3 p& y2 h$ O2 I" h
3 _# ?- R- ]; A$ Y0 o) ]6 C4 h6 k& J


! j, |6 K" M! T& |! W: b

; y4 Y; }. r( L' p5 b' J湿式除尘器

$ R/ J5 ]0 h6 @1 c

所有湿式除尘器的基本原理都是让液滴和相对较小的尘粒相接触/结合产生容易捕集的较大颗粒。在这个过程中，尘粒通过几种方法长成大的颗粒。

这些方法包括较大的液滴把尘粒结合起来，尘粒吸收水分从而质量（或密度）增加，或者除尘器中较低温度下可凝结性粒子的形成和增大。

按其结构来分有以下几种：

5 C0 B( M4 i1 w

1. 重力喷雾湿式除尘器

# q  F) n8 ]( S0 X% @/ f

重力喷雾湿式除尘器，如喷淋洗涤塔。

8 z$ g9 [; o# k* b% [

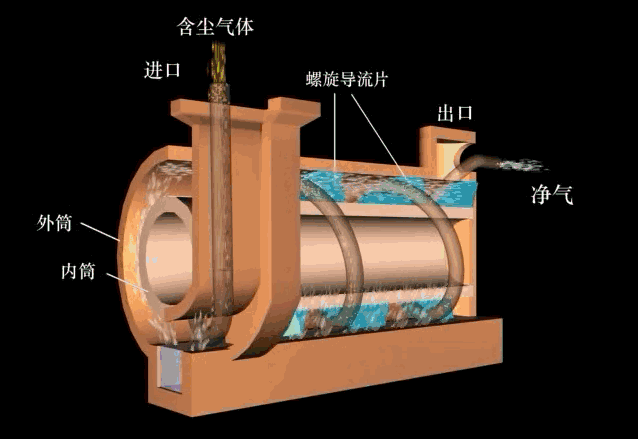

2. 旋风式湿式除尘器

1 ?" f8 s5 b& Z% h  z+ j) ~# v9 x2 i

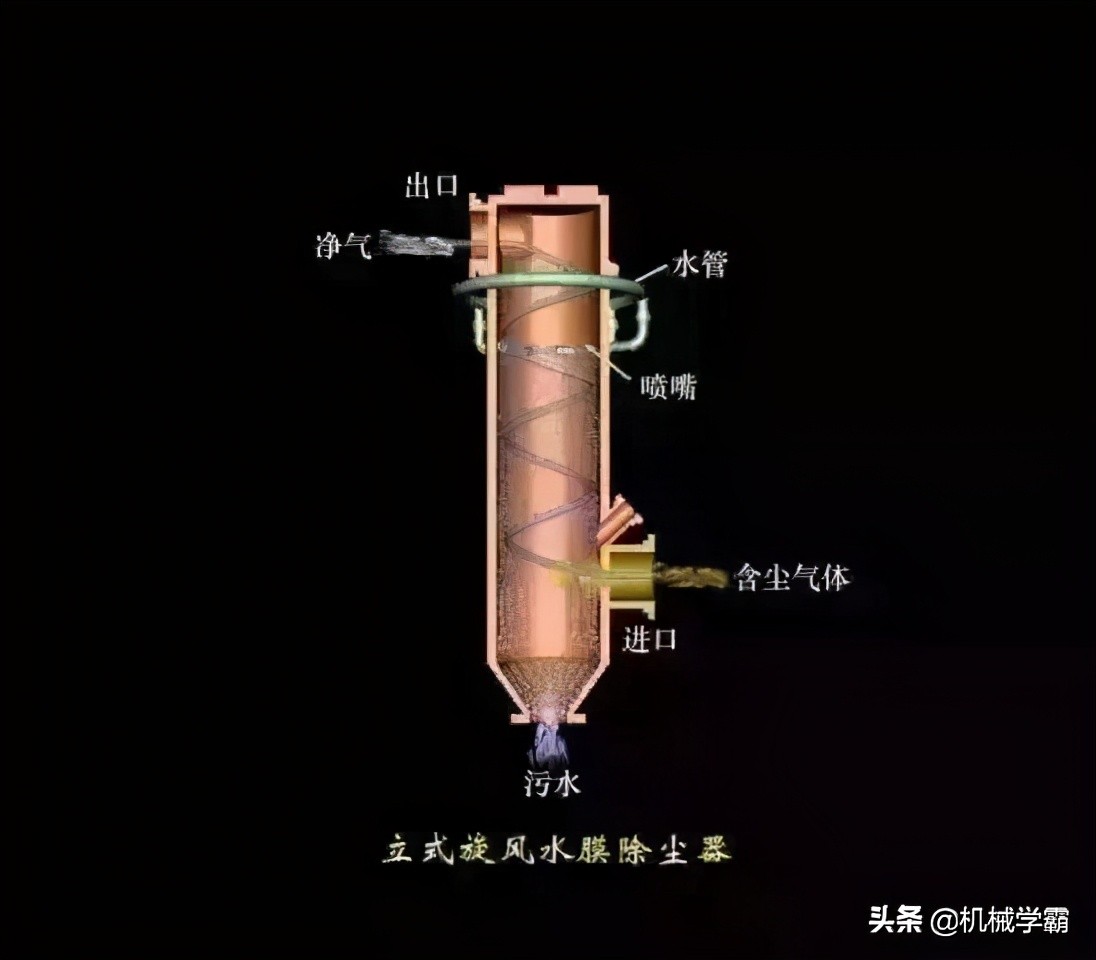

旋风式湿式除尘器，如旋风水膜式除尘器、水膜式除尘器。

7 M4 n6 v( ]# @/ f- I! A6 G& n5 t6 G
# x& a/ T" Q9 R
6 q( e- S2 [# z. t& a+ G

3. 自激式湿式除尘器

自激式湿式除尘器，如冲激式除尘器、水浴式除尘器。

6 A: z/ Y5 D3 h3 V+ ^( R! t! W1 \  e  G

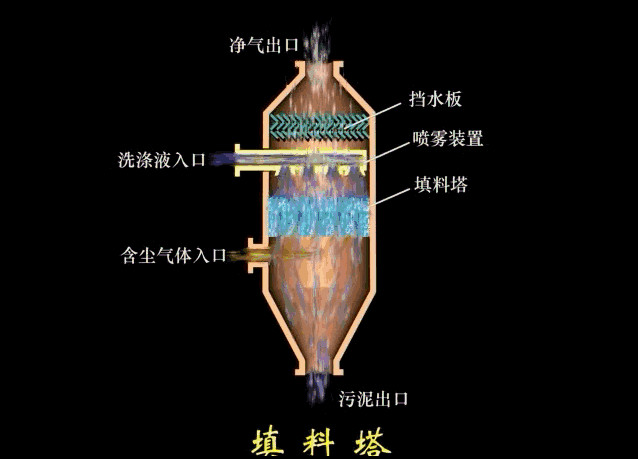

4. 填料式湿式除尘器

/ ^! i! u8 y4 A3 \, Z* c/ Z

填料式湿式除尘器，如填料塔、湍球塔。

5 e4 N* J- n3 F( y1 w* q2 U1 s0 C

6 N5 B+ j2 N- @, ^+ V5 T% i

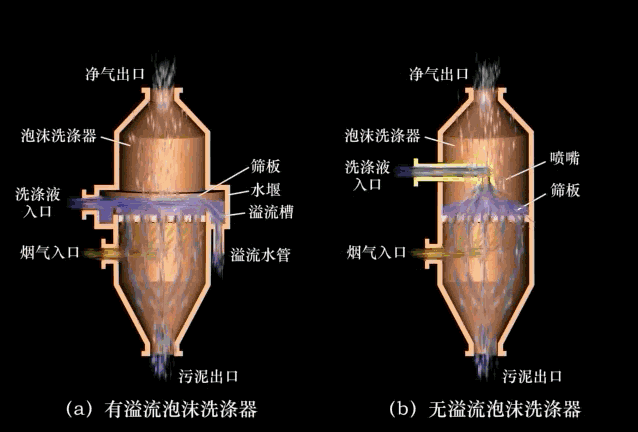

5. 泡沫式湿式除尘器

+ @# l6 f4 {# K+ ?# o

泡沫式湿式除尘器，如泡沫除尘器、旋流式除尘器漏板塔。

1 O& B% ?- H# c
! H1 R- b* ]6 M; b% @. b0 a& q4 L; L

6. 文丘里湿式除尘器

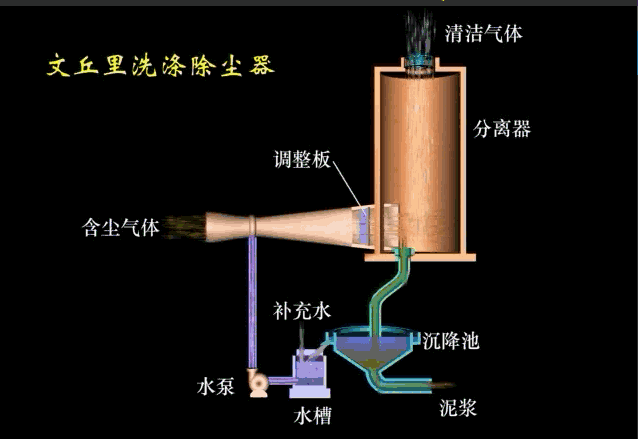

文丘里湿式除尘器，如文丘里除尘器。

* ?1 [) X$ t& D% L
