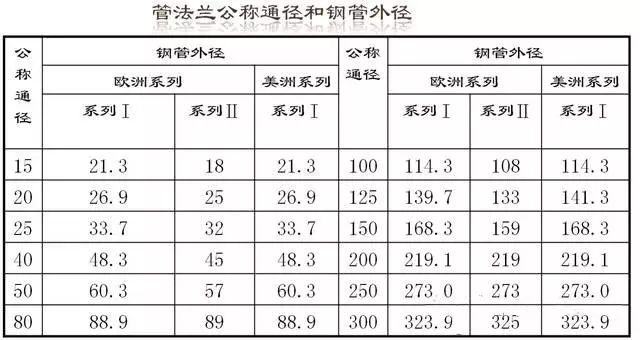

PN系列公称压力等级采用PN表示，包括以下九个等级：PN2.5、PN6、PN10、PN16、PN25、PN40、PN63、PN100、PN160。
Class系列公称压力等级采用Class表示，包括以下六个等级：Class150、 Class300、Class600、Class900、Class1500、Class2500。

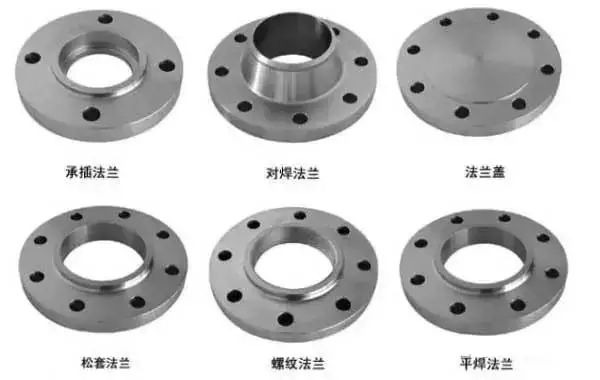

1、按化工行业标准来分，法兰为： 板式平焊法兰（PL） 带颈平焊法兰（SO） 带颈对焊法兰（WN） 整体法兰（IF） 承插焊法兰（SW） 螺纹法兰（Th） 对焊环松套法兰（PJ/SE） 法兰盖（BL） 平焊环松套法兰（PJ/PJ） 衬里法兰盖（BL（s）） 2、按石化（SH）行业标准来分，法兰分为： 螺纹法兰（PL） 对焊法兰（WN） 平焊法兰（SO） 承插焊法兰（SW） 松套法兰（LJ） 法兰盖
3、按机械（JB）行业标准来分，法兰分为： 整体法兰 对焊法兰 板式平焊法兰 对焊环板式松套法兰 平焊环板式松套法兰 翻边环板式松套法兰 法兰盖
4、按国家（GB）标准来分，法兰分为： 整体法兰 螺纹法兰 对焊法兰 带颈平焊法兰 带颈承插焊法兰 对焊环带颈松套法兰 板式平焊法兰 对焊环板式松套法兰 平焊环板式松套法兰 翻边环板式松套法兰 法兰盖
5、按照连接方式法兰连接种类来分，法兰分为： 板式平焊法兰、带颈平焊法兰、带颈对焊法兰、承插焊法兰、螺纹法兰、法兰盖、带颈对焊环松套法兰、平焊环松套法兰、环槽面法兰及法兰盖、大直径平板法兰、大直径高颈法兰、八字盲板、对焊环松套法兰等。 6、按所联接的部件可分为容器法兰及管法兰。 7、按结构型式分，有整体法兰、螺纹法兰、平焊法兰对焊法兰、活套（松套、活舌）法兰和法兰盖。

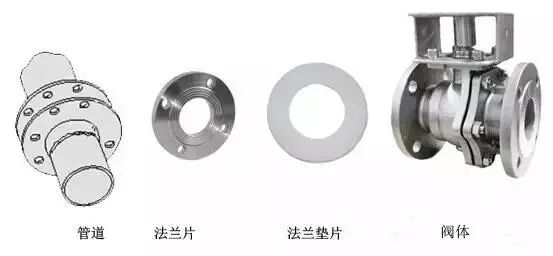

法兰连接的形式

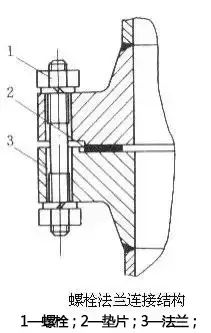

法兰连接(flange，joint):由一对法兰、一个垫片及若干个螺栓螺母组成。法兰联接是一种可拆联接。 原理：垫片放在两法兰密封面之间，拧紧螺母后，垫片表面上的比压达到一定数值后产生变形，并填满密封面上凹凸不平处，使联接严密不漏。 性能：较好的强度和密封性，结构简单，成本低廉，可多次重复拆卸，应用较广 。 失效形式：主要表现为泄漏,泄漏量控制在工艺和环境允许的范围内。

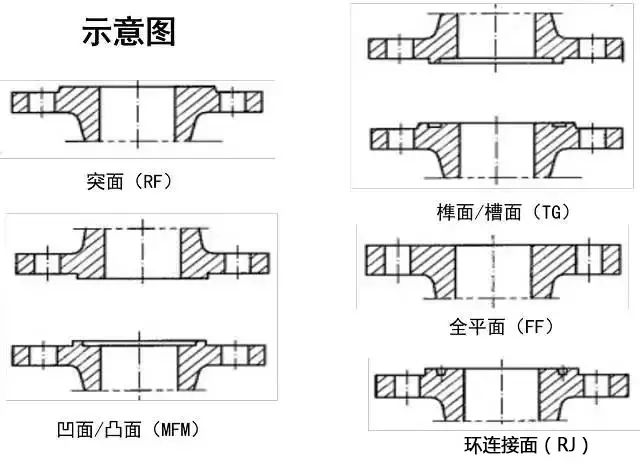

法兰的密封形式 一、法兰封面形式包括 密封面形式 代号 平面 FF 突面 RF 凹凸面 凸面 MFM M 凹面 FM 榫槽面 榫面 TG T 槽面 G 环连接面 RJ
法兰类型与密封面型式
法兰类型 密封面型式 压力等级PN，MPa 板式平焊法兰（PL） 突面（RF） 0.25～2.5 全平面（FF） 0.25～1.6 带颈平焊法兰（SO） 突面（RF） 0.6～4.0 凹凸面（MFM） 1.0～4.0 榫槽面（TG） 1.0～4.0 全平面（FF） 0.6～1.6 带颈对焊法兰（WN） 突面（RF） 1.0～25.0 凹凸面（MFM） 1.0～16.0 榫槽面（TG） 1.0～16.0 环连接面（RJ） 6.3～25.0 全平面（FF） 1.0～1.6 法兰类型 密封面型式 压力等级PN，MPa 整体法兰（IF） 突面（RF） 0.6～25.0 凹凸面（MFM） 1.0～16.0 榫槽面（TG） 1.0～16.0 环连接面（RJ） 6.3～25.0 全平面（FF） 0. 6～1.6 承插焊法兰（SW） 突面（RF） 1.0～10.0 凹凸面（MFM） 1.0～10.0 榫槽面（TG） 1.0～10.0 螺纹法兰（Th） 突面（RF） 0.6～4.0 全平面（FF） 0.6～1.6 对焊环松套法兰（PJ/SE） 突面（RF） 0.6～4.0 法兰类型 密封面型式 压力等级PN，MPa 平焊环松套法兰（PJ/PR） 突面（RF） 0.6～1.6 凹凸面（MFM） 1.0～1.6 榫槽面（TG） 1.0～1.6 法兰盖（BL） 突面（RF） 0.25～25.0 凹凸面（MFM） 1.0～16.0 榫槽面（TG） 1.0～16.0 环连接面（RJ） 6.3～25.0 全平面（FF） 0.25～1.6 衬里法兰盖（BL（S）） 突面（RF） 0.6～4.0 凸面（M） 1.0～4.0 榫面（T） 1.0～4.0
|
