关于图框自动适配图形大小及标注比例自动适应图框的辅助工具使用经验分享

[复制链接]
发表于 2021-6-18 00:24:32 | 显示全部楼层 |阅读模式
我曾经遇到过一家公司,明明是用ACAD出工程图,在使用3D导出来图形时明明是1:1,非要缩放其大小去适应ACAD里面的A4图框,从而导致图形非1:1
; ~& q9 z8 d- d1 }( `# M4 \, g+ [* O) j+ R: {% R# |/ d
按我个人理解的常规操作是,3D工程图里1:1转出2D,然后直接在ACAD里标注,测量数据不变,图框大小随图形包容适配缩放,打印时布满图纸。
7 G+ O9 T7 A6 e6 b9 s
6 P  @) w7 \0 `; v$ @但是偏偏就有一种强迫症神操作,模仿3D软件工程图概念,非要缩放图形大小去适应ACAD里面的A4图框,从而导致图形非1:1: j& u% T- U, a, n5 b4 j. Q
$ {' k9 {% S; {( d' ]4 c/ c; c2 a) M
也就是你图形缩放了多少倍,那么相应的你需要在ACAD标注样式里设置多少倍的测量比例因子,那么这将是恶性循环的开始...2 _5 K& |; w6 ^% |

- O9 b3 y# E$ s+ _- K- E: }据强迫症说,因为图框大小不一觉得不好看,参照3D软件工程图做法,我TM***,脑海瞬间浮出无数个艹....兄弟手下留情啊?这么牵强的理由就算你成立好了。4 N+ A8 {7 U5 T4 f2 ]" L4 S4 g

  n8 q( E( j( u$ I7 v# X那么你是否做好这看似外表美丽,实则一塌糊涂的操作所带来的风险及缺陷呢?
4 J9 `, E- r- \( N' P7 ~  ~
" L& t9 c( v2 `  @/ x& A缺点分析:5 u5 S3 C3 I, e0 D# g# m7 G
1.各个零件比例不一,无法在ACAD里模拟2D组装操作;6 y- {% X% x3 f& _1 _- ^: J
2.需要在ACAD标注样式里分别设置对应不同比例图形的不同倍数测量比例因子,标注时需来回切换。
9 o8 L2 |) |( }. h3.外发给乙方进行加工的零件图,由于图纸不是 1:1 纯在一定的风险,乙方有经验的师傅会核对数据,也不排除有疏漏的情况,往往导致加工错误,结果少不了一段扯皮,还影响交期进度。& X% \7 |& n4 K; n3 F! j
3 v" K6 r0 m5 q) ^+ R
好吧,透过表面看本质,其实之所以3D软件工程图里缩放图形,而测量标数时不变,是因为它本身就是一个自动关联的模板,3 d1 h3 i) ^3 G8 \5 Y% n% Z
当你在工程图模板选项设定的时候就已经注定了它的图框大小是固定不变的。
  p3 _/ K- ]5 ]8 Q  F, L5 t! A3 P
例如:你选择了A4图框,但你的图形大于A4图框装不下,所以比例缩放图形来适应图框,
% }0 j+ [+ Y0 n0 ^" K% F当你测量标数时看到的是1:1的数据,实则是标注变量在控制测量比例因子来适应你的图框。
: Y& ?3 w( [0 l% ^+ z9 W就好比两辆同向行驶的车辆时速一致时是静止的一样,感觉不出来有什么不同。; V1 B( T2 k# j( d0 L6 j6 G" b6 k

& N0 W; @" ^; M假如你一直使用3D软件这个包装好了的环境里出工程图,这是没有问题的。5 {% i+ f$ [+ {2 I& I

+ c$ W" v" L. l- E9 g: D2 v! K每个软件系统都有自己独特的处理方式,既然选择在ACAD里出工程图,就没有必要,毫无主见的生搬硬套,这是软件的特殊性,所谓扬长避短,合适的才是最好的。
2 J  ?0 |; [, j( [$ ^2 H8 a4 w: Y( C; P; T6 f$ ~
在ACAD里就应当本着实事求是的精神用ACAD的方式去处理,不改变图形数据的比例,这样才是良性循环操作。: o7 ^& R" \, f$ E

8 x0 L' P$ M* `) a作为一名设计人员,站在开发的最前沿,我觉得有必要规避后续图纸输出有可能带来的风险,这至少是一个合格工程人员最基本的职业操守。
$ v6 X2 z: X: e$ U* `. Z- h' y+ F: V/ }$ _, }
以上仅是个人愚见,与本人无关,大家好自为之。/ c. S* U2 a5 l3 i! G( M  ?
2 r  |9 g5 H  I
现在大部分人都已经适应在3D工程图页面里标数输出了,但是还有少数部分人怎么也用不习惯,操作不顺手,用起来没有ACAD舒服,工作效率不高,适应不了等等。
* c/ `9 G( L1 I! E9 g! Y6 t+ p, l6 ]: R2 Y2 x) I6 {
想必大家一定在寻找办法,解决ACAD出图,不用在为图形大小不一,需缩放图框及设置对应的文字高度来满足图纸打印阅读方面的困扰。, F) t$ o  H! N' b
% y9 {$ h, p9 z' i2 k
下面是我个人的经验分享:希望能帮到大家...
. [# H1 B8 e9 ?" [9 @7 @, ?& R网上偶遇一工具,下载安装一番琢磨操作之后,让我兴奋不已真想对过去说fuck you比例样式设置,再也不见!
7 j4 e' M7 |' }3 f' g链接:https冒号//pan点baidu点com/s/1mfzBL-BXp42OEF09ED3WiA
" g# }) K% g8 I5 v' r" U提取码:ojkc 6 l3 l1 n$ E( a% g; Z- n
8 |9 J& L# x9 x8 z9 s
只需使用下面几个小功能,就可以实现,不用在为设置标注字高,缩放图框大小而心烦苦恼。, E' u/ O, F) M8 ^( `' K0 |' A

! W- i! b5 o5 }4 |. j+ M+ {7 ~+ U
, {/ |+ @1 @! Q8 a0 f! ]& u一、先制作自己的专属图框,操作如下;
( l+ l* Y3 Z9 ^; P. C+ [6 D - I9 z+ C3 ^7 t1 q7 K( T4 c+ M+ \
使用说明:- F& ]) x. `6 Y# ?. ?

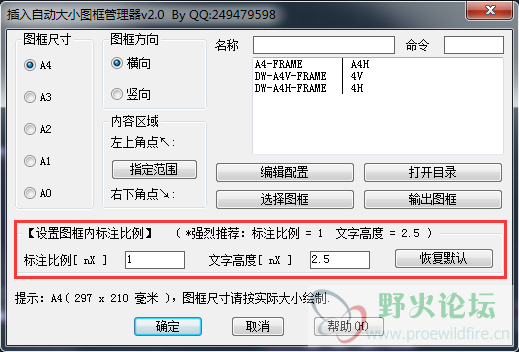

1.请先按实际大小比例1:1绘制好图框,然后选择图框尺寸、图框方向。
9 j5 a0 }( j! A! b2 I' G" r2.[名称]:输出时生成的图框文件名。8 C5 R5 J+ R" j* q5 I
3.[命令]:在命令行,插入自动图框的指令。
" E& O& N4 }0 F) e$ V; w8 e% ?/ @7 Z4.[指定范围]:设置图框内,要装载图元的区域,左上角与右下角点。# `5 c6 s7 o: a6 O4 R/ y5 E+ S. W
5.[选择图框]:框选要作为图框文件的图元对象。2 G* }  e6 a  _* K. c6 `( A" A
6.[输出图框]:第2、3、4、5项必须指定,才能成功输出图框。
5 a( Z, N! }( H, P- w- N' j7.标注比例[nX]:例如A4图框比例为1时,标注全局比为1(图框:标注,呈对比关系)
/ J: z9 e/ I% R$ e2 D5 g1 p8.文字高度[nX]:例如A4图框比例为1时,文字高度比为2.5(图框:文字,呈对比关系), |6 W  o* f# w- ^
2 R. e, Z) O( ~* t

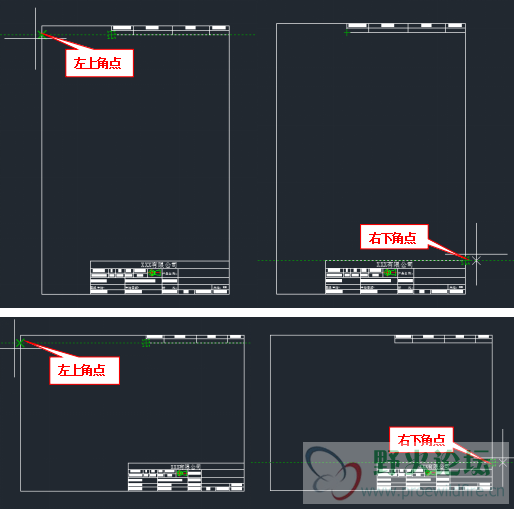

指定内容范围示例! o" J/ c2 ~3 u0 S' q: |" o
. G9 ~5 e; c" v, T) t: B/ `
0 m6 u0 p4 v: W7 N$ ]' H2 u

  {8 J) A, k# l% E5 K  k6 ?  S* n4 N; }1 z. ^6 ?# e; K
二、图框定义完成后,操作如下;( I8 I, X; r! F3 u
1.命令行输入:A4H 框选图形,会根据你框选的范围,插入自动大小的图框(注意:命令按你自己设置的)。

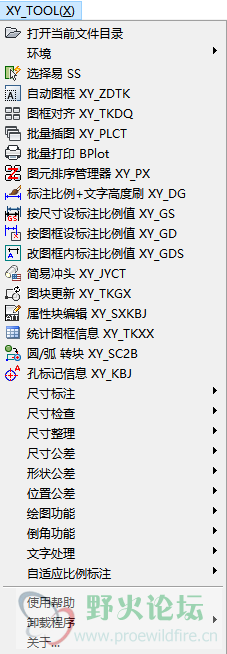

3 r0 |3 f2 y5 O- R0 Z3 ]2.使用【自适应比例标注】工具条的标注命令,就可以实现在不同大小图框里自动调整相对比例字高标注了。  k* c# E& g( s% x; k- d2 [3 x
尺寸自动按图框大小调整高度示例
! E7 T" P. [; h( k  a9 N& D" _  d; y
$ P. v/ D, L2 `: |. ~4 ]1 O6 O* {& e# O/ T3 o

' K+ g- t8 c8 E( @* w% ~
( A) l  h: N6 J' c8 d) I. e假如你一直在使用3D软件这个包装好了的环境里出工程图,这是没有问题的,如需转战ACAD可参考以上方式解决。
. S6 x7 c2 x" z9 C" N# e0 f; f
6 P! D, J4 ]; [" H+ E最后关于图框上比例值要不要填,到这里似乎已经不是很重要, 既然你画的是1:1也已经直观的给出了标数,打印出来显示的标数也是你想要的值,并非如世界地图一样没有标数需自己拿尺测量图上距离然后乘以比例值得到实际距离,所以填不填可以选择性忽略。, u/ I' b9 l3 u

9 w5 z# W) L" r* o* ~7 w7 G# L+ a  E9 U
以上仅是个人愚见,统统与本人无关,不当之处,敬请批评指正。5 k; q( p; k4 ?5 n% r4 c, Q  N

2 J$ H. b) c1 z  k* j( D
" F3 N% a9 M9 M3 p1 [, u8 _补充内容 (2023-6-11 19:02):
$ w1 O$ B3 ~6 ^, u# ]8 h- w下载地址更新1 Q0 j8 U% }6 S6 e
链接:https冒号//pan点baidu点com/s/1M-eJdW4labf1E9rZK1xb9Q
* k- q8 w7 y+ Q$ `8 `- V4 f! [  A1 M6 [提取码:spvc
