请教各位大侠，圆柱面上的流道如何平滑过渡？

lin2868 · 发表于 2020-10-22 14:40:56

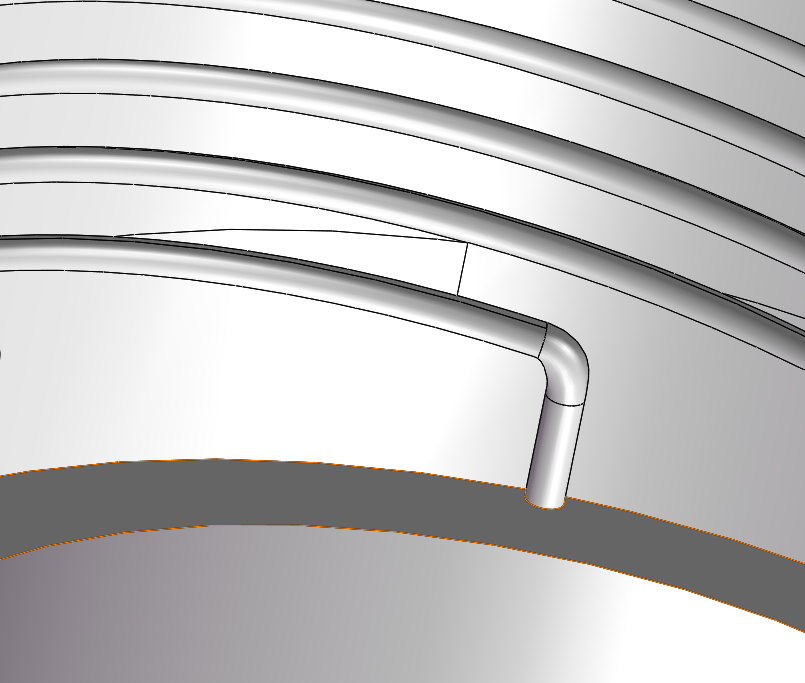

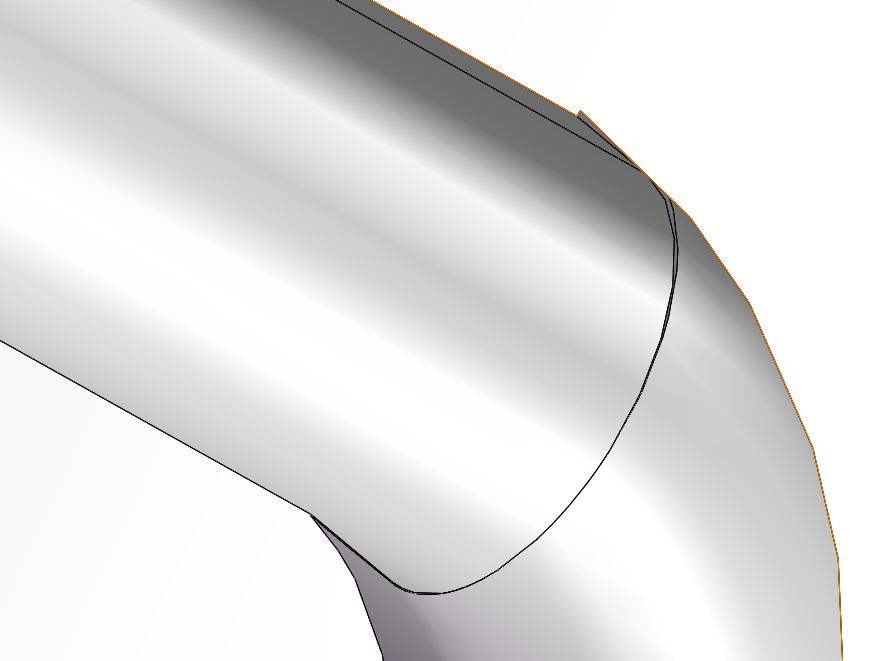

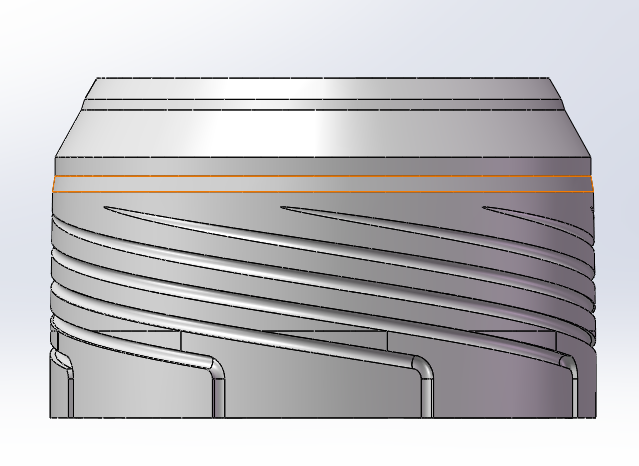

请教各位大侠，图中的流道过渡时，如何能做到平滑顺畅？

流道加工.rar (1.54 MB, 下载次数: 6)

lin2868 · 发表于 2020-10-22 14:42:27

原文件用solidworks2020做的，怕有的大侠打不开，另存了igs和stp两个版本

xueqingchao · 发表于 2020-10-22 16:41:12

把圆角面删掉，用四边做面，设置与两个流道连接的面相切。

lin2868 · 发表于 2020-10-22 17:15:55

xueqingchao 发表于 2020-10-22 16:41
把圆角面删掉，用四边做面，设置与两个流道连接的面相切。

如您所说，用边界切除解决了问题，万分感谢！

大白小白 · 发表于 2020-10-22 17:20:46

lin2868 发表于 2020-10-22 14:42
原文件用solidworks2020做的，怕有的大侠打不开，另存了igs和stp两个版本

版本太高了

lin2868 · 发表于 2020-10-22 17:27:23

大白小白发表于 2020-10-22 17:20
版本太高了

本来我也不想要这么高的版本，奈何老板弄了一份图纸回来，用2020版做的，我不装这个版本还打不开，只好认了

向宏 · 发表于 2020-10-22 20:20:38

做曲线扫码切除

LiNing_jrjub · 发表于 2020-10-22 21:22:53

做曲面，用NX

fanqiqinchuan · 发表于 2020-10-22 22:46:51

圆角小不？

lin2868 · 发表于 2020-10-23 09:05:31

LiNing_jrjub 发表于 2020-10-22 21:22
做曲面，用NX

没有用过NX
