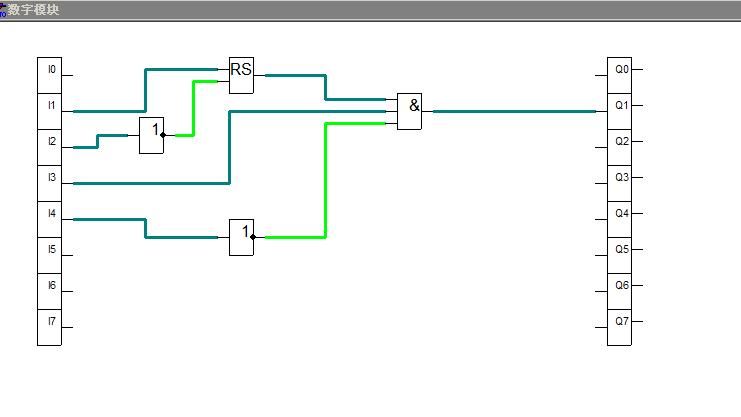

求助：与门电路问题

孜孜求学者

/ P4 b" O9 U; C% A* h1 D3 x与门电路，输入端有个低电平，怎么输出还是1
1 X5 A8 ?: g! }; m6 ]
- A: [8 x$ \0 f( Q

277741987

RS的问题，复位置位

孜孜求学者

277741987 发表于 2020-8-21 16:23
RS的问题，复位置位

( a: K: g4 h8 k% I0 b# f2 `- F9 mRS能影响端口4？

大白小白

这是功能示意简图。
7 s& w, c, |" V7 w7 Q" d/ O  Z
实际的逻辑表要看实际电路图或者ds

大白小白

277741987 发表于 2020-8-21 16:23
RS的问题，复位置位

1 ?. a: p! }' ?' H* FRS若是复位置位功能，不应该这样画。控制线和输入输出线不一样的。
- y, Z. v) M& O* j

晓昀

查RS触发器的真值表。

大白小白

晓昀 发表于 2020-8-21 23:17
) c1 Q( a4 P- K" S查RS触发器的真值表。

lz问的是与门。
