尺寸前面的横线表示什么意思？

晓昀 · 发表于 2020-8-19 11:55:44

shaokuang 发表于 2020-8-19 11:54
就是钢板的意思，钢结构上面经常这样写

哦！我问问结构专业的人，也不知道型材下面加这块平板什么作用？

水水5 · 发表于 2020-8-19 12:44:40

孤陋寡闻了吧，这代表扁钢。扁钢的意思。类似的还有槽钢方钢工字钢，都有形状表示。见老版机械设计手册标准。

shentu · 发表于 2020-8-19 12:49:06

水水5 发表于 2020-8-19 12:44
孤陋寡闻了吧，这代表扁钢。扁钢的意思。类似的还有槽钢方钢工字钢，都有形状表示。见老版机械设计手册标 ...

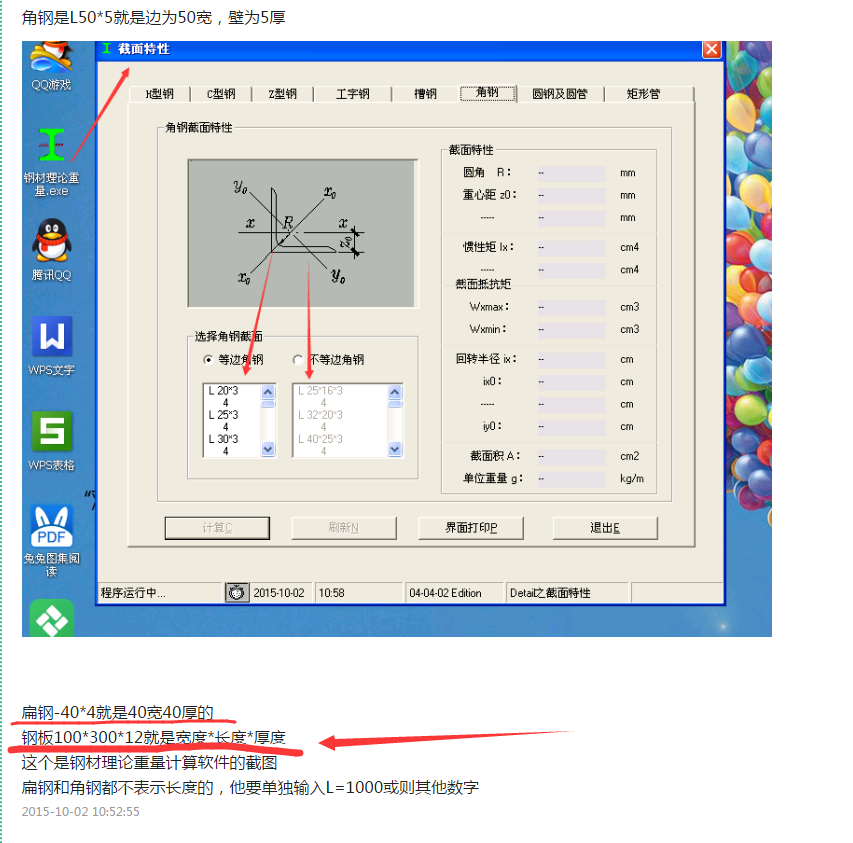

直接上图

这样标只符合钢板的说明

未来第一站 · 发表于 2020-8-19 12:58:54

GB/T 4656.1-2000 技术制图棒料、型材及其断面的简化表示法

晓昀 · 发表于 2020-8-19 13:02:40

shentu 发表于 2020-8-19 12:49
直接上图

这样标只符合钢板的说明

谢谢！结构专业里有这么标注的，机械很少有这样标注！多谢！多谢！

晓昀 · 发表于 2020-8-19 13:13:42

水水5 发表于 2020-8-19 12:44
孤陋寡闻了吧，这代表扁钢。扁钢的意思。类似的还有槽钢方钢工字钢，都有形状表示。见老版机械设计手册标 ...

扁钢是钢带一类的吧？这是180x100x10的钢板，这样标注还是不对吧？的确第一次见到这种标注。

晓昀 · 发表于 2020-8-19 13:18:56

未来第一站发表于 2020-8-19 12:58
GB/T 4656.1-2000 技术制图棒料、型材及其断面的简化表示法

看到了“扁矩形”的符号，谢谢！真是有心人！

zah977 · 发表于 2020-8-19 13:33:37

100•10的型村，长180

加肥猫devil · 发表于 2020-8-19 13:40:31

离职的就不能问问了吗？这难道离职了就断了关系嘛

。我以前的公司离职三四年了还有人打电话问我以前的事情

晓昀 · 发表于 2020-8-19 15:25:36

加肥猫devil 发表于 2020-8-19 13:40
离职的就不能问问了吗？这难道离职了就断了关系嘛。我以前的公司离职三四年了还有人打电话问我以前的事情

也许对方也不知道是什么意思？也不想问他们同事，离职的那个人的确是做结构件设计的。
