梯形丝杠标注

机械人梦 · 发表于 2020-4-15 17:02:39

标注有不对的地方吗，给指点一下

远祥 · 发表于 2020-4-15 19:56:23

技术要求没有，还有材质呢？

韩寒11 · 发表于 2020-4-15 20:40:59

晓昀 · 发表于 2020-4-15 20:44:14

1、棱角没有倒钝；
2、轴台阶根部没有圆角标注；
3、键槽剖面图中轴的直径不必再标注了；

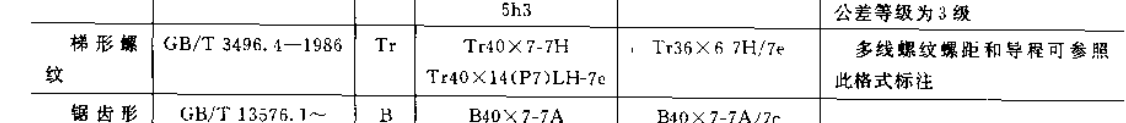

4、T型螺纹用引线引出来表示Tr大径x螺距－右旋－精度等级即可，不必把T型螺纹的牙型角的图画出来。除非你要特殊要求才这样做。

其他没仔细看。其他社友再补充。

MATRIXIV · 发表于 2020-4-15 22:32:14

补充:键槽缺尺寸，牙底跟轴一样大，基准有问题，尺寸不规范

mbn178019167517 · 发表于 2020-4-16 08:54:28

键槽没有定位尺寸

寰宇无人 · 发表于 2020-4-16 09:21:40

螺纹放大图，没有直径符号吧

求解的谜题 · 发表于 2020-4-17 14:39:43

有好多定位尺寸都没有

掌心DJ · 发表于 2020-4-17 14:46:29

与C基准的键槽是什么意思啊！

机械人梦 · 发表于 2020-4-21 13:31:27

晓昀发表于 2020-4-15 20:44
1、棱角没有倒钝；
2、轴台阶根部没有圆角标注；
3、键槽剖面图中轴的直径不必再标注了；

感谢，已经更改
