刚学CAD，这个图不太会画

斯拙Sizzo · 发表于 2020-3-31 08:46:09

其实这个也能画，不过先要先画成我图里面那样，然后再求出来圆弧方程，画出大圆，然后把四个点一连接就可以了。

kayex · 发表于 2020-3-31 08:49:37

CAD现在有约束关系了，可以直接用约束来画了

斯拙Sizzo · 发表于 2020-3-31 08:50:22

斯拙Sizzo 发表于 2020-3-31 08:46
...

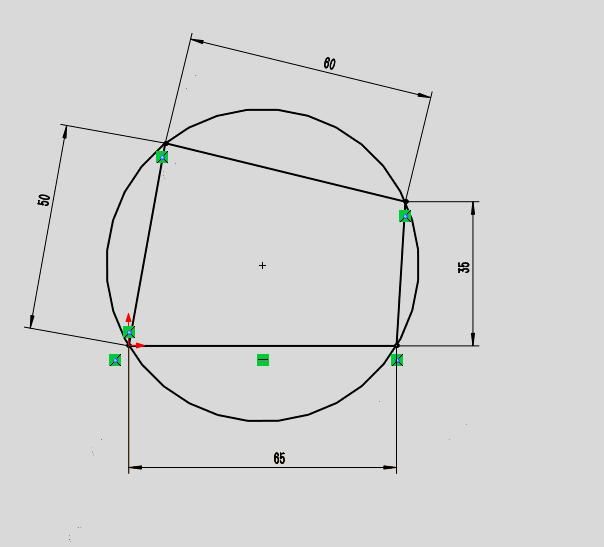

这是实物，虽然是四连杆但是四个点都在一个圆上，所以是有约束住的，我偷懒拿sw代替了

斯拙Sizzo · 发表于 2020-3-31 08:51:40

kayex 发表于 2020-3-31 08:49
CAD现在有约束关系了，可以直接用约束来画了

好奇的问一下，哪个版本的CAD可以用约束画图？

sealH47 · 发表于 2020-3-31 08:55:39

本帖最后由 sealH47 于 2020-3-31 09:12 编辑

majingfeng 发表于 2020-3-31 08:38
别误人子弟了你确定你能画出来？事实是他这图的尺寸里有错误的

怎么就不能画了？

卑微小生在线学习 · 发表于 2020-3-31 09:20:58

本帖最后由卑微小生在线学习于 2020-3-31 09:23 编辑

假如四点在圆，下面线条是平行的，可以画出,majingfeng 自己经过思考了没，假如四点在圆上，下面条线是平行的，知道最下面线尺寸就已经确定它在圆位置了，左右两条也是有下面一条加自身尺寸可以确定，最后上面得可由左右两线端点加自身尺寸画出。然后圆就定义了。以附图，sw不定义圆画，当所有线条定义时就定义了整张图。solidworks简单画。

卑微小生在线学习 · 发表于 2020-3-31 09:21:44

majingfeng 发表于 2020-3-31 08:38
别误人子弟了你确定你能画出来？事实是他这图的尺寸里有错误的

以附图，兄弟，慎言，多思考

卑微小生在线学习 · 发表于 2020-3-31 09:25:20

277741987 发表于 2020-3-31 07:55
1.回去看看几何，画图。2.尺寸不全，神仙也画不出来。

已附图，请思考

卑微小生在线学习 · 发表于 2020-3-31 09:27:42

majingfeng 发表于 2020-3-31 08:38
别误人子弟了你确定你能画出来？事实是他这图的尺寸里有错误的

赶紧删，自己都没实践

xueqingchao · 发表于 2020-3-31 09:36:29

大家用我的方法试一下，能否画出来，用CAD,
