SolidWorks在装配中如何实现碟簧根据需要实现压缩和伸出的不同状态

[复制链接]
发表于 2019-12-20 19:32:10 | 显示全部楼层 |阅读模式

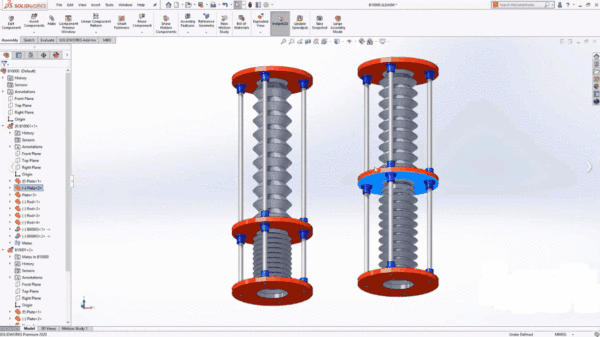

SolidWorks在装配中如何实现碟簧根据需要实现压缩和伸出的不同状态,在装配中需要碟簧的行程可以调节,方便观察。3 L$ U3 S9 T' x$ T9 r7 ^: V1 @

本帖子中包含更多资源

您需要 登录 才可以下载或查看,没有帐号?注册会员

x
回复

使用道具 举报

发表于 2019-12-20 21:04:06 | 显示全部楼层
要行程调节很麻烦的,方法就是装好装配体后,在装配体里编辑碟弹,编辑草图,把碟弹的“厚度”方向(图里的左右)尺寸删除,在装配图里用配合定义掉长度。( s* I* c/ c; G
例如你的图里有9个碟弹,编辑的时候,选最左边那个,在装配体里编辑碟弹的旋转草图“草图1”,画一个中心线,然后让中心线一头和左边的零件的对应的那个圆的中心,另外一头和右边的零件对应的圆的中心。然后标注长度,把尺寸改从动,尺寸名字改成“9倍厚度“”再把原来碟弹的厚度尺寸用函数表达“="9倍厚度@草图1"/9”。就能可以了,这时候拉动零件,点一下刷新,碟弹就会变。
# R4 U7 X. I9 t  [6 ]& {不过我不建议这样弄,我一般遇到这种都是直接2个配置,作出最短和最长两种情况的配置。装配体里用交替位置视图功能体现两种进行情况(第二种情况是虚线)
回复 支持 反对

使用道具 举报

发表于 2019-12-20 21:47:32 | 显示全部楼层
lgs19891123 发表于 2019-12-20 21:04
4 M1 W, n  v1 t. \2 L: W3 F要行程调节很麻烦的,方法就是装好装配体后,在装配体里编辑碟弹,编辑草图,把碟弹的“厚度”方向(图里的 ...

3 d4 c# W: ~- ]" ?对!做不同配置的方法是比较简单易行,出工程图也方便。- v1 m7 A7 O" K6 y
回复 支持 反对

使用道具 举报

发表于 2019-12-20 22:36:32 | 显示全部楼层
2020里有个新功能,将零件定义为柔性5 ~% ~/ z% a1 v) _2 Q" K
回复 支持 1 反对 0

使用道具 举报

发表于 2019-12-21 12:24:40 | 显示全部楼层
在装配体中 如果 子装配体 中 的每个零部件的六个自由度全部被指定,那么就在零部件(子装配体)属性中,求解为 : 刚性、柔性的 按钮就会显示为灰色。
1 {! L5 n0 e( |* z) a$ _如子装配体 中 底座这个零件(蓝色显示的),它的六个 自由度 已经全部被指定了,所以按钮显示为灰色。
回复 支持 反对

使用道具 举报

发表于 2019-12-25 21:10:32 | 显示全部楼层
未来第一站 发表于 2019-12-20 22:367 p' i- l. Y- \/ u* Q6 w
2020里有个新功能,将零件定义为柔性
0 K+ X4 d% G, e  n) f# d- k/ u3 }
这个功能不错啊,只有2020有吗?* M5 Q. b- y3 h( m5 k
回复 支持 反对

使用道具 举报

发表于 2020-11-15 14:40:48 | 显示全部楼层
lgs19891123 发表于 2019-12-20 21:04$ @" U  I# M. P' ^
要行程调节很麻烦的,方法就是装好装配体后,在装配体里编辑碟弹,编辑草图,把碟弹的“厚度”方向(图里的 ...

! i: J! E# y$ G( I" |+ ?求教碟簧动画压缩实际操作 谢谢
回复 支持 反对

使用道具 举报
