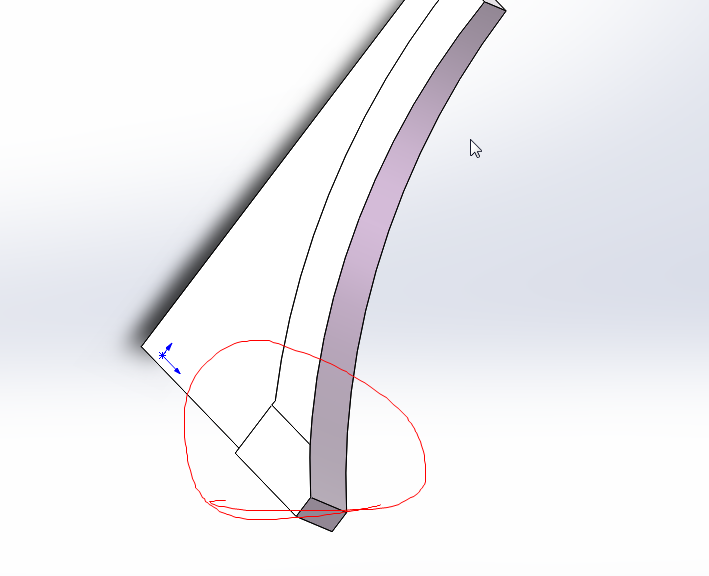

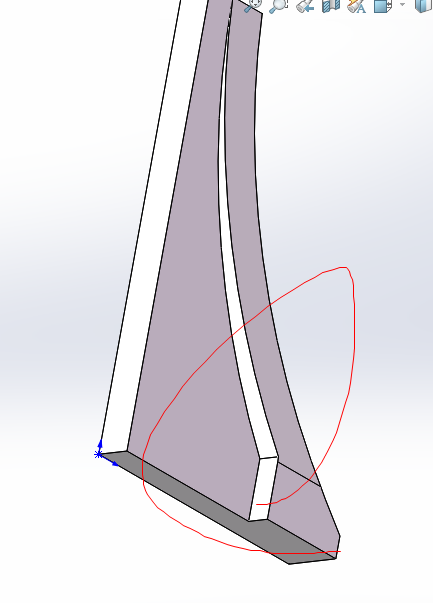

求大神求助看解读图纸

时间覆水 · 发表于 2019-11-20 15:39:52

湖湘散人123 发表于 2019-11-20 15:36
应该是视角问题。国标常用第一视角，而国外图纸多是第三视角。

不是视角问题，都是第三视角

七曜神权 · 发表于 2019-11-20 15:42:26

感觉确实是左视图没有体现出上视图的斜边。要对上的话，主视图的虚线就不全

时间覆水 · 发表于 2019-11-20 15:44:37

七曜神权发表于 2019-11-20 15:42
感觉确实是左视图没有体现出上视图的斜边。要对上的话，主视图的虚线就不全

是的

科技的疯狂 · 发表于 2019-11-20 16:44:00

本帖最后由科技的疯狂于 2019-11-20 16:49 编辑

确实感觉不太一样... 也许..就是他们错了

远祥 · 发表于 2019-11-20 17:58:31

韩国图纸用的是第三视角画的图，这个没问题的。如果对不上，估计图纸画的有问题，比例怀疑韩国人的设计能力，

未来第一站 · 发表于 2019-11-20 22:01:46

确实有歧义

晓昀 · 发表于 2019-11-20 23:39:37

是不是视角标识不对？跟客户确认下，否则会出大错。

达达来了 · 发表于 2019-11-21 08:05:50

我这也一厚本韩国佬的图纸，看得真心累

时间覆水 · 发表于 2019-11-21 13:11:56

达达来了发表于 2019-11-21 08:05
我这也一厚本韩国佬的图纸，看得真心累

同感
